PRAVILNIK

O MJERAMA ZAŠTITE OD BUKE IZVORA NA OTVORENOM PROSTORU

(NN, br. 156/08)

Ciljevi

Članak 1.

Ovim Pravilnikom propisuju se norme za emisiju buke, postupke utvrđivanja sukladnosti, označavanje, tehničku dokumentaciju i prikupljanje podataka o emisiji buke u okoliš uzrokovane opremom za uporabu na otvorenom, a sve u cilju zaštitite ljudskog zdravlja i dobrobiti i osiguravanja nesmetanog funkcioniranja unutarnjeg tržišta.

Područje primjene

Članak 2.

Odredbe ovoga Pravilnika primjenjuju se na opremu za uporabu na otvorenom navedenu u članku 12. i 13. ovoga Pravilnika i Prilogu I. koji je otisnut uz ovaj Pravilnik i čini njegov sastavni dio.

Odredbe ovoga Pravilnika odnose se jedino na opremu koja je stavljena u promet ili stavljena u uporabu kao cjelovita jedinica prikladna za namijenjenu uporabu.

Odredbe ovoga Pravilnika ne primjenjuju se na:

– priključke bez motora koji se zasebno stavljaju u promet ili stavljaju u uporabu, osim ručnih hidrauličnih i pneumatskih razbijača betona te hidrauličnih čekića,

– svu opremu koja je prvotno namijenjena prijevozu robe ili osoba cestovnim, željezničkim, zračnim ili riječnim prometom,

– opremu koja je posebno oblikovana i izrađena za vojne i policijske svrhe te za usluge hitne pomoći.

Pojmovnik

Članak 3.

Pojedini pojmovi u smislu ovoga Pravilnika imaju sljedeće značenje:

a) »Oprema za uporabu na otvorenom« označava sve strojeve iz članka 2. Pravilnika o sigurnosti strojeva (»Narodne novine« broj 135/05) koji su na vlastiti pogon ili se mogu pomicati i koji su sukladno svojem tipu, bez obzira na element(e) pogona, namijenjeni uporabi na otvorenom te pridonose izloženosti buci okoliša. Uporaba opreme u okruženju u kojem se bitno ne utječe na prijenos zvuka (npr. pod šatorima, krovovima za zaštitu od kiše ili unutar okosnice kuća) smatra se uporabom na otvorenom. Pojam »oprema za uporabu na otvorenom« označava i bezpogonsku opremu za industrijske primjene ili primjene u okolišu koja je sukladno tipu namijenjena uporabi na otvorenom i pridonosi izloženosti buci okoliša. U daljnjem tekstu za sve navedene vrste opreme: oprema),

b) »Postupci utvrđivanja sukladnosti« jesu postupci utvrđeni u Prilozima V.-VIII. koji su otisnuti uz ovaj Pravilnik i čine njegov sastavni dio, a koji se temelje na odgovarajućim odlukama Europske unije o modulima za različite faze postupaka ocjenjivanja sukladnosti i pravilima za stavljanje i uporabu oznake sukladnosti,

c) »Označavanje« jest stavljanje vidljive, čitljive i neizbrisive oznake sukladnosti na opremu sukladno pojmu iz odgovarajućih odluka Europske unije o modulima za različite faze postupaka ocjenjivanja sukladnosti i pravilima za stavljanje i uporabu oznake sukladnosti, a u prilogu se navodi jamčena razina zvučne snage,

d) »Razina zvučne snage LWA« jest A- ponderirana zvučna snaga u dB-ima u odnosu na 1 pW prema normi EN ISO 3744:1995 i EN ISO 3746:1995,

e) »Izmjerena razina zvučne snage« jest razina zvučne snage utvrđena metodama mjerenja iz Priloga III. koji je otisnut uz ovaj Pravilnik i čini njegov sastavni dio. Izmjerene vrijednosti utvrđuju se na temelju jednog uzorka stroja za određenu vrstu opreme ili na temelju prosjeka određenog broja strojeva,

f) »Jamčena razina zvučne snage« jest razina zvučne snage određena sukladno zahtjevima iz Priloga III. ovoga Pravilnika koja uključuje nesigurnosti zbog odstupanja u proizvodnji i postupaka mjerenja i za koju proizvođač ili ovlašteni zastupnik sa sjedištem u Republici Hrvatskoj jamči da se ne može premašiti, sukladno primijenjenim tehničkim instrumentima navedenima u tehničkoj dokumentaciji.

Stavljanje u promet

Članak 4.

Oprema iz članka 2. stavka 1. ovoga Pravilnika ne smije se stavljati u promet niti staviti u uporabu prije nego što proizvođač ili njegov ovlašteni zastupnik sa sjedištem u Republici Hrvatskoj osigura da:

– je oprema sukladna zahtjevima iz ovoga Pravilnika koji se odnose na emisiju buke u okoliš,

– su okončani postupci utvrđivanja sukladnosti iz članka 14. ovoga Pravilnika,

– oprema nosi oznaku sukladnosti i oznaku o jamčenoj razini zvučne snage te joj je priložena izjava o sukladnosti.

Ako proizvođač ili njegov ovlašteni zastupnik nemaju sjedište u Republici Hrvatskoj, obveze propisane ovim Pravilnikom primjenjuju se na sve osobe koje u Republici Hrvatskoj stavljaju tu opremu u promet ili u uporabu.

Nadzor nad stavljanjem u promet

Članak 5.

Oprema iz članka 2. stavka 1. ovoga Pravilnika može se stavljati u promet ili stavljati u uporabu jedino ako je u skladu sa zahtjevima iz ovoga Pravilnika, ako nosi oznaku sukladnosti i oznaku o jamčenoj razini zvučne snage te joj je priložena izjava o sukladnosti.

U obavljanju inspekcijskih nadzora nad provedbom ovoga Pravilnika nadležna inspekcijska tijela moraju surađivati i pomagati jedno drugome u svrhu učinkovite provedbe nadzora nad tržištem.

Klauzula o slobodnom kretanju

Članak 6.

Stavljanje u promet ili stavljanje u uporabu na području Republike Hrvatske opreme iz članka 2. stavka 1. ovoga Pravilnika koja je usklađena s odredbama ovoga Pravilnika, ima oznaku sukladnosti i oznaku o jamčenoj razini zvučne snage te izjavu o sukladnosti ne smije se zabraniti, ograničiti ili spriječiti.

Dopušteno je izlaganje opreme iz članka 2. stavka 1. ovoga Pravilnika koja nije u skladu s odredbama ovoga Pravilnika na trgovačkim sajmovima, izložbama, izlaganjima i sličnim događanjima pod uvjetom da vidljiva oznaka jasno navodi kako ta oprema nije u skladu sa odredbama ovoga Pravilnika i kako se ne smije stavljati u promet niti staviti u uporabu prije nego što proizvođač ili njegov ovlašteni zastupnik sa sjedištem u Republici Hrvatskoj ne uskladi opremu s odredbama ovoga Pravilnika.

Prilikom izlaganja opreme iz stavka 1. ovoga članka potrebno je poduzeti odgovarajuće sigurnosne mjere radi zaštite osoba.

Pretpostavka sukladnosti

Članak 7.

Oprema iz članka 2. stavka 1. ovoga Pravilnika koja nosi oznaku sukladnosti i oznaku o jamčenoj razini zvučne snage te joj je priložena izjava o sukladnosti smatra se da je sukladna svim odredbama ovoga Pravilnika.

Izjava o sukladnosti

Članak 8.

Proizvođač ili njegov ovlašteni zastupnik sa sjedištem u Republici Hrvatskoj za svaku vrstu proizvedene opreme iz članka 2. stavka 1. ovoga Pravilnika sastavlja izjavu o sukladnosti kojom se utvrđuje da je taj proizvod usklađen s odredbama ovoga Pravilnika.

Najmanji sadržaj izjave o sukladnosti iz stavka 1. ovoga članka propisan je u Prilogu II.. koji je otisnut uz ovaj Pravilnik i čini njegov sastavni dio.

Za opremu iz članka 2. stavka 1. ovoga Pravilnika koja se stavlja u promet ili stavlja u uporabu na području Republike Hrvatske potrebno je osigurati izjavu o sukladnosti na hrvatskom jeziku i latiničnom pismu.

Proizvođač opreme iz članka 2. stavka 1. ovoga Pravilnika ili njegov ovlašteni zastupnik sa sjedištem u Republici Hrvatskoj obvezni su čuvati primjerak izjave o sukladnosti i svu tehničku dokumentaciju navedenu u Prilogu V. točki 3., Prilogu VI. točki 3., Prilogu VII. točki 2. i Prilogu VIII. točki 3.1. i 3.3. ovoga Pravilnika u razdoblju od deset godina od dana proizvodnje posljednjeg primjerka opreme.

Neusklađenost opreme

Članak 9.

Ako se inspekcijskim nadzorom utvrdi da oprema iz članka 2. stavka 1. ovoga Pravilnika koja se stavlja u promet ili stavlja u uporabu nije sukladna zahtjevima iz ovoga Pravilnika proizvođač ili njegov ovlašteni zastupnik sa sjedištem u Republici Hrvatskoj obvezni su uskladili opremu s odredbama ovoga Pravilnika.

U slučaju da se premaše granične vrijednosti iz članka 12. ovoga Pravilnika ili se neusklađenost s ostalim odredbama ovoga Pravilnika nastavi unatoč poduzetim mjerama iz stavka 1 ovoga članka potrebno je poduzeti sve odgovarajuće mjere kako bi se ograničilo ili zabranilo stavljanje te opreme u promet ili njeno stavljanje u uporabu, ili kako bi osigurala njeno povlačenje iz prometa.

O poduzetim mjerama iz stavka 1. i 2. ovoga članka nadležna tijela odmah izvješćuju Europsku komisiju i ostale države članice Europske unije.

Pravni lijekovi

Članak 10.

Uz svaku mjeru koju su nadležna inspekcijska tijela poduzela sukladno odredbama ovoga Pravilnika i posebnih propisa i kojom se ograničava stavljanje u promet ili stavljanje u uporabu opreme iz ovoga Pravilnika, potrebno je navesti točne razloge za donošenje te mjere.

O poduzetim mjerama iz stavka 1. ovoga članka potrebno je obavijestiti zainteresiranu stranu.

Mjere iz stavka 1. ovoga članka moraju sadržavati uputu o pravnom lijeku i rokovima za njegovo izjavljivanje.

Označavanje

Članak 11.

Oprema iz članka 2. stavka 1. ovoga Pravilnika koja se stavlja u promet ili stavlja u uporabu i u skladu je sa odredbama ovoga Pravilnika mora nositi oznaku sukladnosti. Oblik oznake sukladnosti naveden je u Prilogu IV. koji je otisnut uz ovaj Pravilnik i čini njegov sastavni dio.

Uz oznaku sukladnosti prilaže se oznaka o jamčenoj razini zvučne snage. Primjerak oznake o jamčenoj razini naveden je u Prilogu IV. ovoga Pravilnika.

Oznaka sukladnosti i oznaka o jamčenoj razini zvučne snage moraju biti vidljive, čitljive i neizbrisive, a stavljaju se na svaki artikl opreme.

Zabranjeno je stavljanje oznaka ili natpisa na opremu koji bi mogli izazvati zabunu u pogledu značenja oznake sukladnosti ili oznake o jamčenoj razini zvučne snage. Na opremu se smiju staviti sve ostale oznake pod uvjetom da se time ne umanji vidljivost i čitljivost oznake sukladnosti i oznake o jamčenoj razini zvučne snage.

Ako se na opremu iz članka 2. stavka 1. ovoga Pravilnika primjenjuju odredbe posebnih propisa koji također propisuju stavljanje oznake sukladnosti, na oznaci se navodi da je ta oprema također sukladna odredbama tih posebnih propisa.

Ako jedan ili više posebnih propisa iz stavka 5. ovoga članka dopušta proizvođaču da tijekom prijelaznog razdoblja odabere rješenje koje će primijeniti, oznaka sukladnosti navodi da je oprema u skladu jedino sa odredbama posebnih propisa koje je primijenio proizvođač. U tom slučaju podrobni podaci o tim propisima navode se u dokumentima, obavijestima ili uputama za korištenje koje se sukladno tim propisima prilažu uz ovu opremu.

Oprema podložna ograničenjima buke

Članak 12.

Jamčena razina zvučne snage niže navedene opreme ne smije premašiti dopuštenu razinu zvučne snage koja je utvrđena u sljedećim tablicama graničnih vrijednosti

– građevinska dizala za prijevoz robe (motor s unutarnjim izgaranjem)

Pojam: Prilog I., točka 3. Mjere: Prilog III., Dio B, točka 3.

– kompaktori (samo vibracijski i nevibracijski valjci, vibroploče i vibracijski nabijači)

Pojam: Prilog I., točka 8. Mjere: Prilog III., Dio B, točka 8.

– kompresori (< 350 kW)

Pojam: Prilog I., točka 9. Mjere: Prilog III., Dio B, točka 9.

– ručni hidraulični i pneumatski razbijači betona

Pojam: Prilog I., točka 10. Mjere: Prilog III., Dio B, točka 10.

– građevinska vitla (motor s unutarnjim izgaranjem)

Pojam: Prilog I., točka 12. Mjere: Prilog III., Dio B, točka 12.

– buldožeri (< 500 kW)

Pojam: Prilog I., točka 16. Mjere: Prilog III., Dio B, točka 16.

– damperi (< 500 kW)

Pojam: Prilog I., točka 18. Mjere: Prilog III., Dio B, točka 18.

– bageri, hidraulični ili bageri sajlaši (< 500 kW)

Pojam: Prilog I., točka 20. Mjere: Prilog III., Dio B, točka 20.

– bageri-utovarivači (< 500 kW)

Pojam: Prilog I., točka 21. Mjere: Prilog III., Dio B, točka 21.

-grejderi (< 500 kW)

Pojam: Prilog I., točka 23. Mjere: Prilog III., Dio B, točka 23.

– hidraulični agregati

Pojam: Prilog I., točka 29. Mjere: Prilog III., Dio B, točka 29.

– kompaktori na odlagalištima otpada, s lopatom (< 500 kW)

Pojam: Prilog I., točka 31. Mjere: Prilog III., Dio B, točka 31.

– vrtne kosilice (isključujući poljoprivrednu i šumarsku opremu i multifunkcionalne uređaje čija glavna motorizirana komponenta ima ugrađeni motor snage veće od 20 kW)

Pojam: Prilog I., točka 32. Mjere: Prilog III., Dio B, točka 32.

– šišač trave/ šišač travnih rubova

Pojam: Prilog I., točka 33. Mjere: Prilog III., Dio B, točka 33.

– viličar s motorom s unutarnjih izgaranjem i protuutezima (isključujući »ostale viličare s protuutezima« prema pojmu iz Priloga I., stavka 36., alineje 2. s nominalnim kapacitetom manjim od 10 tona)

Pojam: Prilog I., točka 36. Mjere: Prilog III., Dio B, točka 36.

– utovarivači (< 500 kW)

Pojam: Prilog I., stavak 37. Mjere: Prilog III., Dio B, stavak 37.

– pokretne dizalice

Pojam: Prilog I., točka 38. Mjere: Prilog III., Dio B, točka 38.

– motokultivatori (< 3 kW)

Pojam: Prilog I., točka 40. Mjere: Prilog III., Dio B, točka 40.

– finišeri za ceste (isključujući finišere opremljene ravnalicom za zbijanje)

Pojam: Prilog I., točka 41. Mjere: Prilog III., Dio B, točka 41.

– agregati za struju (< 400 kW)

Pojam: Prilog I., stavak 45. Mjere: Prilog III., Dio B, stavak 45.

– toranjske dizalice

Pojam: Prilog I., točka 53. Mjere: Prilog III., Dio B, točka 53.

– agregati za varenje

Pojam: Prilog I., točka 57. Mjere: Prilog III., Dio B, točka 57.

Vrsta opreme

Neto ugrađena snaga P (u kW)

Električna snaga Pel1 u kW

Masa uređaja m u kg

Širina reza L u cm

Dopuštena razina zvučne snage u dB/1 pW

Faza I. od 3. siječnja 2002.

Faza II. od 3. siječnja 2006.

Kompaktori (vibracijski valjci, vibroploče i vibracijski nabijači)

P ≤ 8

108

105

8 < P ≤ 70

109

106

P > 70

89 + 11 lg P

86 + 11 lg P

Buldožeri, utovarivači i bageri-utovarivači na gusjenicama

P ≤ 55

106

103

P > 55

87 + 11 lg P

84 + 11 lg P

Buldožeri, utovarivači i bageri-utovarivači na kotačima, damperi, grejderi, kompaktori na odlagalištima otpada, viličari s motorom s unutarnjim izgaranjem i protuutezima, pokretne dizalice, kompaktori (nevibracijski valjci), finišeri za ceste, hidraulični agregati

P ≤ 55

104

101

P > 55

85 + 11 lg P

82 + 11 lg P

Bageri, građevinska dizala za prijevoz robe, građevinska vitla, motokultivatori

P ≤ 15

96

93

P > 15

83 + 11 lg P

80 + 11 lg P

Ručni hidraulični i pneumatski razbijači betona

m ≤ 15

107

105

15 < m < 30

94 + 11 lg m

92 + 11 lg m

m ≥ 30

96 + 11 lg m

94 + 11 lg m

Toranjske dizalice



98 + lg P

96 + lg P

Agregati za varenje i struju

Pel ≤ 2

97 + lg Pel

95 + lg Pel

2 < Pel ≤ 10

98 + lg Pel

96 + lg Pel

Pel > 30

97 + lg Pel

95 + lg Pel

Kompresori

P ≤ 15

99

97

P > 15

97 + 2 lg P

95 + 2 lg P

Vrtne kosilice, šišači trave/šišači travnih rubova

L ≤ 50

96

942

50 < L ≤ 70

100

98

70 < L ≤ 120

100

982

L > 120

105

1032

1 Pel agregata za varenje: konvencionalna struja za varenje umnožena za konvencionalno naponsko opterećenje najniže vrijednosti radnog faktora koji je dostavio proizvođač

Pel agregata za struju: glavno napajanje sukladno ISO 8528-1:1993, točki 13.3.2.

2 Indikativne vrijednosti. Konačne vrijednosti ovise o izmjenama i dopunama Direktive na temelju izvješća iz članka 20., stavka 3. U nedostatku spomenutih izmjena i dopuna, vrijednosti za fazu I. nastavljaju se primjenjivati za fazu II.

Dopuštena razina zvučne snage zaokružuje se na najbliži cijeli broj (za manje od 0.5 zaokružite na manji broj, a za više ili jednako 0.5 zaokružite na veći broj).

Oprema podložna jedino označavanju buke

Članak 13.

Jamčena razina zvučne snage za niže navedenu opremu podložna je jedino označivanju buke:

– podizne radne platforme s motorom s unutarnjim izgaranjem

Pojam: Prilog I., točka 1. Mjere: Prilog III., Dio B, točka 1.

– kosilice šiblja

Pojam: Prilog I., točka 2. Mjere: Prilog III., Dio B, točka 2.

– građevinska dizala za prijevoz robe (s električnim motorom)

Pojam: Prilog I., točka 3. Mjere: Prilog III., Dio B, točka 3.

– tračne pile za gradilište

Pojam: Prilog I., točka 4. Mjere: Prilog III., Dio B, točka 4.

– kružne pile za gradilište

Pojam: Prilog I., točka 5. Mjere: Prilog III., Dio B, točka 5.

– lančane pile, prijenosne

Pojam: Prilog I., točka 6. Mjere: Prilog III., Dio B, točka 6.

– kombinirana vozila za visokotlačno ispiranje i usisavanje

Pojam: Prilog I., točka 7. Mjere: Prilog III., Dio B, točka 7.

– kompaktori (jedino eksplozivni nabijači)

Pojam: Prilog I., točka 8. Mjere: Prilog III., Dio B, točka 8.

– mješalice za beton ili žbuku

Pojam: Prilog I., točka 11. Mjere: Prilog III., Dio B, točka 11.

– građevinska vitla (s električnim motorom)

Pojam: Prilog I., točka 12. Mjere: Prilog III., Dio B, točka 12.

– strojevi za prijenos i brizganje betona i žbuke

Pojam: Prilog I., točka 13. Mjere: Prilog III., Dio B, točka 13.

– transportne trake

Pojam: Prilog I., točka 14. Mjere: Prilog III., Dio B, točka 14.

– rashladni uređaji za vozila

Pojam: Prilog I., točka 15. Mjere: Prilog III., Dio B, točka 15.

– bušilice

Pojam: Prilog I., točka 17. Mjere: Prilog III., Dio B, točka 17.

– oprema za utovar i istovar autosilosa ili autocisterni

Pojam: Prilog I., točka 19. Mjere: Prilog III., Dio B, točka 19.

– kontejneri za staklo

Pojam: Prilog I., točka 22. Mjere: Prilog III., Dio B, točka 22.

– šišači trave/ šišači travnih rubova

Pojam: Prilog I., točka 24. Mjere: Prilog III., Dio B, točka 24.

– šišači živice

Pojam: Prilog I., točka 25. Mjere: Prilog III., Dio B, točka 25.

– visokotlačni ispirači

Pojam: Prilog I., točka 26. Mjere: Prilog III., Dio B, točka 26.

– strojevi s visokotlačnim vodenim mlazom

Pojam: Prilog I., točka 27. Mjere: Prilog III., Dio B, točka 27.

– hidraulični čekići

Pojam: Prilog I., točka 28. Mjere: Prilog III., Dio B, točka 28.

– rezači sljubnica

Pojam: Prilog I., točka 30. Mjere: Prilog III., Dio B, točka 30.

– puhala lišća

Pojam: Prilog I., točka 34. Mjere: Prilog III., Dio B, točka 34.

– uređaji za sakupljanje lišća

Pojam: Prilog I., točka 35. Mjere: Prilog III., Dio B, točka 35.

– viličari s motorom s unutarnjim izgaranjem i protuutezima (jedino »ostali viličari s protuutezima« prema pojmu iz Priloga I., stavak 36., podstavak 2. s nominalnim kapacitetom manjim od 10 tona)

Pojam: Prilog I., točka 36. Mjere: Prilog III., Dio B, točka 36.

– prijenosni kontejneri za otpad

Pojam: Prilog I., stavak 39. Mjere: Prilog III., Dio B, stavak 39.

– finišeri za ceste (s ravnalicom za zbijanje)

Pojam: Prilog I., točka 41. Mjere: Prilog III., Dio B, točka 41.

– oprema za pilotiranje

Pojam: Prilog I., točka 42. Mjere: Prilog III., Dio B, točka 42.

– strojevi za polaganje cijevi

Pojam: Prilog I., točka 43. Mjere: Prilog III., Dio B, točka 43.

– strojevi za izradu skijaških staza

Pojam: Prilog I., točka 44. Mjere: Prilog III., Dio B, točka 44.

– agregati za struju

Pojam: Prilog I., točka 45. Mjere: Prilog III., Dio B, točka 45.

– strojevi za metenje

Pojam: Prilog I., točka 46. Mjere: Prilog III., Dio B, točka 46.

– vozila za prikupljanje otpada

Pojam: Prilog I., točka 47. Mjere: Prilog III., Dio B, točka 47.

– glodalice asfalta i betona

Pojam: Prilog I., točka 48. Mjere: Prilog III., Dio B, točka 48.

– strugači

Pojam: Prilog I., točka 49. Mjere: Prilog III., Dio B, točka 49.

– drobilice čekićarke/ rezači

Pojam: Prilog I., točka 50. Mjere: Prilog III., Dio B, točka 50.

– strojevi za čišćenje snijega s rotirajućim alatom (na vlastiti pogon bez priloga)

Pojam: Prilog I., točka 51. Mjere: Prilog III., Dio B, točka 51.

– vozila za usisavanje

Pojam: Prilog I., točka 52. Mjere: Prilog III., Dio B, točka 52.

– rovokopači

Pojam: Prilog I., točka 54. Mjere: Prilog III., Dio B, točka 54.

– automješalice

Pojam: Prilog I., točka 55. Mjere: Prilog III., Dio B, točka 55.

– pumpe za vodu (nije za podvodnu uporabu)

Pojam: Prilog I., točka 56. Mjere: Prilog III., Dio B, točka 56.

Utvrđivanje sukladnosti

Članak 14.

Prije nego što se oprema iz članka 12. ovoga Pravilnika stavi u promet ili stavi u uporabu, proizvođač ili njegov ovlašteni zastupnik sa sjedištem u Republici Hrvatskoj podvrgavaju svaku vrstu opreme jednom od sljedećih postupaka utvrđivanja sukladnosti:

– unutarnjoj kontroli proizvodnje uz ocjenu tehničke dokumentacije i postupak povremenih provjera iz Priloga VI. ovoga Pravilnika, ili

– postupku provjere uzorka uređaja navedenom u Prilogu VII. ovoga Pravilnika, ili

– postupku punog jamstva kvalitete navedenom u Prilogu VIII. ovoga Pravilnika.

Prije nego što se oprema iz članka 12. ovoga Pravilnika stavi u promet ili stavi u uporabu, proizvođač ili njegov ovlašteni zastupnik sa sjedištem u Republici Hrvatskoj podvrgavaju svaku vrstu opreme postupku unutarnje kontrole proizvodnje koji je naveden u Prilogu V. ovoga Pravilnika.

Nadležna tijela za provedbu ovoga Pravilnika obvezna su osigurati da se Europskoj komisiji i ostalim državama članicama Europske unije povodom njihovoga zahtjeva dostave sve informacije korištene tijekom postupka utvrđivanja sukladnosti koje se odnose na vrstu opreme, a posebno tehnička dokumentacija navedena u Prilogu V. točki 3., Prilogu VI. točki 3., Prilogu VII. točki 2. i Prilogu VIII. točki 3.1. i 3.3. ovoga Pravilnika.

Tijela nadležna za provedbu ili nadgledanje postupaka utvrđivanja sukladnosti

Članak 15.

Ministar zdravstva i socijalne skrbi (u daljnjem tekstu: ministar) može rješenjem ovlastiti tijelo za ocjenu sukladnosti koje će obavljati poslove ocjene sukladnosti iz članka 14. stavka 1. ovoga Pravilnika do dana prijama Republike Hrvatske u Europsku uniju.

Rješenje iz stavka 1. ovoga članka može se vremenski ograničiti ili važiti do ukidanja.

Tijelo iz stavka 1. ovoga članka mora ispunjavati za cjelokupno vrijeme trajanja ovlaštenja zahtjeve iz članka 9. stavka 1. i članka 10. Zakona o tehničkim zahtjevima za proizvode i ocjeni sukladnosti (»Narodne novine« broj 158/03 i 79/07) i kriterije iz Priloga IX. koji je otisnut uz ovaj Pravilnik i čini njegov sastavni dio.

Ako se utvrdi da tijekom trajanja ovlaštenja tijelo iz stavka 1. ovoga članka više ne ispunjava zahtjeve i kriterije iz stavka 3. ovoga članka, ministar donosi rješenje kojim se ovlaštenje ukida.

Protiv rješenja iz stavka 1. i 4. ovoga članka nije dopuštena žalba, ali se može pokrenuti upravni spor.

Danom prijama Republike Hrvatske u Europsku uniju sve potvrde koje je izdalo tijelo za ocjenu sukladnosti iz stavka 1. ovoga članka prestaju važiti.

Nakon prijama Republike Hrvatske u Europsku uniju, na zahtjev tijela za ocjenu sukladnosti, ministar će prijaviti Europskoj komisiji tijelo za ocjenu sukladnosti radi dobivanja identifikacijskoga broja kako bi to tijelo steklo status prijavljenog tijela.

Prikupljanje podataka o buci

Članak 16.

Proizvođač ili njegov ovlašteni zastupnik sa sjedištem u Republici Hrvatskoj obvezni su presliku izjave o sukladnosti za svaku vrstu opreme iz članka 2. stavka 1. ovoga Pravilnika koju namjerava staviti u promet Republike Hrvatske ili stavljati u uporabu dostaviti prijavljenom tijelu i Europskoj komisiji.

Europske komisija će podatke iz stavka 1. ovoga članka učiniti dostupnima prijavljenom tijelu povodom njegovog zahtjeva.

Regulacija uporabe

Članak 17.

Odredbe ovoga Pravilnika ne dovode u pitanje utvrđivanje:

– mjera kojima se uređuje uporaba opreme iz članka 2. stavka 1. ovoga Pravilnika na područjima koja smatraju osjetljivima, uključujući mogućnost vremenskog ograničenja uporabe opreme,

– zahtjeva koji se smatraju potrebnima za osiguranje zaštite osoba prilikom uporabe opreme u pitanju, pod uvjetom da se ovime ne podrazumijeva preinaka opreme na način koji nije naveden u ovom Pravilniku.

Članak 18.

U razdoblju od 1. srpnja do 1. rujna dopuštena je uporaba elektroakustičkih uređaja na otvorenom u objektima registriranim za obavljanje ugostiteljske djelatnosti najdulje do 24 sata.

Buka elektroakustičkih uređaja i ostalih izvora buke na otvorenom u objektima iz stavka 1. ovoga članka do 24 sata ne smije prelaziti najviše dopuštene razine buke sukladno posebnom propisu kojim su propisane najviše dopuštene razine buke na otvorenom prostoru.

Članak 19.

Ovaj Pravilnik stupa na snagu osmoga dana od dana objave u »Narodnim novinama«, osim odredbe članka 9. stavka 3. i članka 16. ovoga Pravilnika koje stupaju na snagu danom prijama Republike Hrvatske u Europsku uniju.

Klasa: 011-02/08-06/52

Ur.broj: 534-07-08-1

Zagreb, 10. prosinca 2008.

Ministar
mr. Darko Milinović, dr. med., v. r.

PRILOG I.

POJMOVI OPREME

1. Podizne radne platforme s motorom s unutarnjim izgaranjem

Oprema se sastoji najmanje od radne platforme, produžne strukture i podvozja. Radna platforma je ograđena ili u obliku kabine koja se može pod teretom prenijeti do željenog radnog položaja. Produžna struktura je povezana s podvozjem i nosi radnu platformu; omogućava prijenos radne platforme do željenog položaja.

2. Kosilica šiblja

Prijenosni ručni uređaj s motorom s unutarnjim izgaranjem, opremljen rotirajućim metalnim ili plastičnim nožem za rezanje korova, grmlja, niskog raslinja i sličnog bilja. Rezni uređaj se upotrebljava u ravnini koja je otprilike paralelna s tlom.

3. Građevinsko dizalo za prijevoz robe

Građevinsko dizalo na električni pogon, privremeno instalirano i namijenjeno osobama koje imaju pristup gradilištima, a upotrebljava se:

(i) na određenim razinama za istovar, s platformom

– namijenjenom jedino prijenosu robe

– koja omogućava pristup osobama tijekom utovara i istovara

– koja ovlaštenom osoblju omogućava pristup i kretanje tijekom postavljanja, rastavljanja i održavanja

– na daljinsko upravljanje

– koja se pomiče okomito ili uzdužno s nagibom od najviše 15˚ od vertikale

– koju pridržava ili nosi: žica, uže, lanac, vijčano vreteno i matica, zupčasta letva i zupčanik, hidraulično dizalo (izravno ili neizravno), ili vezni mehanizam koji se širi

– čiji stupovi koji mogu ili ne moraju zahtijevati potporanj u vidu zasebnih struktura, ili

(ii) na jednoj povišenoj istovarnoj ili radnoj površini s uređajem za utovar, koja se proteže do kraja vodilice (npr. krov), i:

– koja je namijenjena jedino prijenosu robe

– koja je oblikovana tako da nije potrebno stupiti na nju tijekom postavljanja, rastavljanja i održavanja

– s trajnim zabranjenim pristupom za osoblje

– na daljinsko upravljanje

– koja je projektirana tako da se pomiče pod kutom od najmanje 30˚ od vertikale, ali smije se upotrebljavati pod svakim kutom

– koja je poduprta čeličnom užadi i ima pozitivni pogonski sustav

– koja ima upravljačke uređaje na stalni pritisak

– bez protuutega

– s maksimalnim nominalnim opterećenjem od 300 kg

– maksimalne brzine od 1 m/s

– i čije vodilice zahtijevaju potporanj u vidu zasebnih struktura.

4. Tračna pila za gradilišta

Motorni stroj ručno upravljan, težine manje od 200 kg, opremljen jednim listom pile u obliku neprekidne trake koja je smještena i prolazi između dva ili više kolotura.

5. Kružna pila za gradilišta

Motorni stroj ručno upravljan, težine manje od 200 kg, opremljen jednim kružnim listom pile (različit od pile za zarezivanje) promjera od 350 mm do najviše 500 mm, koji je nepomičan tijekom uobičajenog rezanja, i vodoravnom pločom koja je djelomično ili potpuno nepomična tijekom rezanja. Nož se nalazi na vodoravnoj stabilnoj osovini čiji položaj tijekom rada stroja ostaje nepromijenjen. Stroj može imati neku od sljedećih karakteristika:

– mogućnost podizanja i spuštanja lista pile kroz ploču

– okvir ispod stola može se otvoriti ili zatvoriti

– dodatni, ručno upravljani pomični stol (ne nalazi se uz list pile).

6. Lančana pila, prijenosna

Motorni alat za rezanje drveta s lančanom pilom, koji se sastoji od integrirane kompaktne cjeline koja uključuje ručke, izvor energije i priključak za rezanje, a oblikovan je tako da ga se pridržava objema rukama.

7. Kombinirano vozilo za visokotlačno ispiranje i usisavanje

Vozilo koje se može zasebno upotrebljavati za visokotlačno ispiranje ili usisavanje. Vidi visokotlačni ispirač i vozilo za usisavanje.

8. Kompaktor

Stroj koji zbija materijal, npr. kamenu sitnež, zemljane ili asfaltne zastore, valjanjem, nabijanjem ili vibracijama radnog alata. Može biti na vlastiti pogon, vučeni, s operatorom koji hoda iza njega ili u obliku dodatka na noseći stroj. Kompaktori se dijele na sljedeće podvrste:

– valjke s vozačem: samohodni kompaktori s jednim ili više metalnih cilindara (valjaka) ili gumenih kotača; vozačko mjesto je sastavni dio stroja

– valjke iza kojih hoda operator: samohodni kompaktori s jednim ili više metalnih cilindara (valjaka) ili gumenih kotača na kojima su komande za kretanje, upravljanje, kočenje i vibriranje raspoređene tako da strojem mora upravljati operator ili je na daljinsko upravljanje;

– vučene valjke: kompaktori s jednim ili više metalnih cilindara (valjaka) i gumenih kotača koji nemaju opremu za samostalno kretanje, a vozačko mjesto se nalazi na vučnom stroju

– vibroploče i vibracijske nabijače: kompaktori s uglavnom ravnim temeljnim pločama koje vibriraju. Njima upravlja operator ili su priključeni na noseći stroj

– eksplozivna nabijala: kompaktori čiji je alat za zbijanje u obliku ravne podloge koja se pod pritiskom eksplozije pokreće uglavnom u okomitom smjeru. Strojem upravlja zaduženi operator.

9. Kompresor

Strojevi s izmjeničnom opremom koja proizvodi stlačeni zrak, plinove ili paru čiji je tlak viši od ulaznoga tlaka. Kompresor se sastoji od samoga kompresora, osnovnog pogonskog stroja i svih dijelova ili uređaja koji su potrebni za siguran rad stroja.

Izuzimaju se sljedeće kategorije uređaja:

– ventilatori, tj. uređaji koji uzrokuju kruženje zraka uz pozitivan tlak koji ne prelazi 110 000 paskala

– vakuumske crpke, tj. uređaji ili alati kojima se izvlači zrak iz zatvorenog prostora uz tlak koji ne prelazi atmosferski tlak zraka

– plinske turbine.

10. Hidraulični i pneumatski razbijač betona, ručni

Hidraulični i pneumatski razbijači betona (na svaki pogon) koji se upotrebljavaju na gradilištima.

11. Mješalica za beton ili žbuku

Stroj za pripremu betona ili žbuke bez obzira na način utovara, miješanja i istovara. Strojem se može upravljati s povremenim prekidima ili stalno. Mješalice na kamionima zovu se automješalice (vidi definiciju 55.).

12. Građevinsko vitlo

Privremeno instalirani motorni uređaj za podizanje s opremom za podizanje i spuštanje obješenog tereta.

13. Stroj za prijenos i brizganje betona i žbuke

Stroj za crpljenje i brizganje betona ili žbuke na gradilištima, sa ili bez mješalice, kojim se materijal prenosi do mjesta polaganja uz pomoć cijevi, uređaja ili krakova za distribuciju. Materijal se prenosi:

– mehanički, klipnim ili rotirajućim crpkama za beton

– mehanički, klipnim, spiralnim, gumenim ili rotirajućim crpkama za žbuku ili pneumatski kompresorima sa ili bez zračne komore.

Ovi se strojevi mogu postaviti na kamione, prikolice ili posebna vozila.

14. Transportna traka

Privremeno instalirani stroj koji se upotrebljava za prijenos materijala uz pomoć motorne trake.

15. Rashladni uređaji na vozilima,

Rashladni uređaj u teretnom prostoru kategorija vozila N2, N3, O3 i O4 sukladno posebnom propisu.

Rashladni se uređaj može opskrbljivati energijom iz sastavnog dijela rashladnog uređaja, zasebnog dijela instaliranog na vozilo, motora vozila, neovisnog ili pomoćnog izvora energije.

16. Buldožer

Samohodni stroj na kotačima ili gusjenicama za vuču ili guranje pomoću ugrađene opreme.

17. Bušilica

Stroj za bušenje rupa na gradilištima

– udarnim bušenjem

– kružnim bušenjem

– kružno udarnim bušenjem.

Tijekom bušenja bušilice su nepokretne. Mogu se samostalno kretati od jednog radnog mjesta na drugo. Samohodne se bušilice mogu montirati na kamione, podvozje na kotačima, traktore, gusjenice, klizne osovine (koje vuče vitlo). Bušilice montirane na kamione, traktore i prikolice ili bušilice na kotačima mogu se kretati većom brzinom i javnim prometnicama.

18. Damper

Samohodni stroj na kotačima ili gusjenicama s otvorenom karoserijom koji prenosi, istovaruje ili razastire materijal. Damperi mogu imati ugrađenu opremu za samoutovar.

19. Oprema za utovar i istovar autosilosa ili autocisterni

Motorni uređaji priključeni na autosilose ili autocisterne za utovar ili istovar tekućina ili rasutog tereta uz pomoć crpki ili slične opreme.

20. Bager, hidraulični ili sajlaš

Samohodni stroj na gusjenicama ili kotačima čija se gornja struktura može okretati u punom krugu te koji iskopava, podiže i istovaruje materijal lopatom pričvršćenom na krak i ruku ili teleskopski krak, dok podvozje ili vozno postolje ostaju nepokretni tijekom svih ciklusa strojnog rada.

21. Bager-utovarivač

Samohodni stroj na kotačima ili gusjenicama čiji je glavni strukturni potporanj oblikovan tako da sprijeda nosi utovarnu lopatu, a straga bagersku žlicu. Kada se upotrebljava kao bager, stroj obično kopa ispod površine, dok se lopata pomiče u smjeru stroja. Bagerska žlica podiže, prevrće i istovaruje materijal dok stroj ostaje nepomičan. Kada se upotrebljava kao utovarivač, stroj utovaruje ili iskopava materijal pomicanjem unaprijed te podiže, prenosi i istovaruje materijal.

22. Kontejner za staklo

Kontejner izrađen od bilo kojeg materijala koji se upotrebljava za prikupljanje boca. Ima najmanje jedan otvor za umetanje boca i drugi za pražnjenje kontejnera.

23. Grejder

Samohodni stroj na kotačima s podesivim nožem smještenim između prednje i stražnje osovine, koji reže, prenosi i razastire materijal obično u svrhu izravnavanja.

24. Šišač trave/ šišač travnih rubova

Prijenosna ručna jedinica s motorom s unutarnjim izgaranjem, opremljena savitljivom trakom (-ama), žicom (-ama) ili sličnim nemetalnim, savitljivim elementima za rezanje kao što su vrteći rezači, namijenjena za rezanje korova, trave ili sličnog mekog raslinja. Rezni se uređaj upotrebljava u ravnini koja je otprilike paralelna (šišač trave) ili okomita (šišač travnih rubova) s tlom.

25. Rezač živice

Ručna motorna oprema s ugrađenim pogonom, oblikovana tako da se njome koristi jedan korisnik za obrezivanje živice i grmlja upotrebljavajući jedan ili više linearnih noževa koji režu naizmjenično.

26. Visokotlačni ispirač

Vozilo opremljeno uređajem za čišćenje kanalizacije ili sličnih instalacija visokotlačnim vodenim mlazom. Uređaj može biti postavljen na posebno kamionsko podvozje ili ugrađen na vlastito podvozje. Oprema može biti fiksna ili zamjenjiva kao u slučaju zamjenjive karoserije.

27. Stroj s visokotlačnim vodenim mlazom

Stroj sa štrcaljkama ili ostalim otvorima za povećanje brzine koji omogućuju da voda (također i s primjesama) izađe u obliku slobodnog mlaza. Ovi se strojevi općenito sastoje od pogona, tlačnog generatora, fleksibilnih cijevi, naprava za brizganje, sigurnosnih mehanizama te uređaja za kontrolu i mjerenje. Stroj može biti pokretni ili nepokretni:

– pokretni strojevi s visokotlačnim vodenim mlazom su pokretni, lako prijenosni strojevi namijenjeni uporabi na različitim lokacijama te su stoga obično opremljeni vlastitim podvozjem ili se montiraju na vozila. Sve potrebne dovodne cijevi su fleksibilne i lako se odvajaju

– nepokretni strojevi s visokotlačnim vodenim mlazom namijenjeni su dugoročnoj uporabi na jednom mjestu, ali se uz pomoć prikladne opreme mogu premjestiti na drugu lokaciju. Obično su postavljeni na skelu ili okvir, a dovodna se cijev može odvojiti.

28. Hidraulični čekić

Oprema koja koristi hidraulični pogon nosećeg stroja za ubrzanje klipa (ponekad uz pomoć plina) koji potom udara o alat. Udarni val nastao kinetičkim djelovanjem putuje preko alata do materijala te izaziva lom materijala. Za pogon hidrauličnih čekića potrebno je stlačeno ulje. Cjelokupnim uređajem koji je sastoji od vozila i čekića upravlja jedan operator smješten u kabini vozila.

29. Hidraulični agregat

Strojevi s izmjeničnom opremom koji proizvode stlačene tekućine čiji je tlak viši od ulaznoga tlaka. Sastoji se od osnovnog pogonskog stroja, crpke, sa ili bez spremnika, i priloga (npr. regulatori, ventil za smanjenje pritiska).

30. Rezač dilatacija

Pokretni stroj namijenjen rezanju betonskih, asfaltnih i sličnih cestovnih površina. Osnovni rezni alat je kružni disk velike brzine. Stroj se može pomicati unaprijed

– ručno

– ručno uz mehaničku pomoć

– na motorni pogon.

31. Kompaktor na odlagalištima otpada, utovarivač s lopatom

Samohodni kompaktor na kotačima koji s prednje strane ima utovarnu lopatu, a čelični kotači (valjci) prvenstveno su oblikovani za zbijanje, pomicanje, ravnanje i utovar zemlje, otpada ili sanitarnog (otpadnog) materijala.

32. Vrtna kosilica

Stroj za košnju trave ili stroj s priključcima za košnju trave iza kojega korisnik hoda ili ga vozi, čiji rezni uređaj funkcionira u ravnini koja je otprilike paralelna s tlom, a određuje visinu košnje u odnosu na tlo upotrebljavajući kotače, zračni jastuk ili kliznu osovinu, itd. i kao izvor energije upotrebljava motor ili električni motor. Rezni uređaji su:

– čvrsti elementi za rezanje, ili

– nemetalne niti ili slobodno vrteći nemetalni noževi s kinetičkom energijom većom od 10 J; kinetička se energija određuje prema EN 786:1997, Prilogu B.

Stroj za košnju trave ili stroj s priključcima za košnju trave iza kojega operator hoda ili ga vozi, čiji rezni uređaj rotira oko vodoravne osi i reže uz pomoć nepomične rezne šipke ili noža (cilindrična kosilica).

33. Šišač trave/ šišač travnih rubova

Električni stroj iza kojega korisnik hoda ili ga drži u ruci, za rezanje trave s reznim dijelovima koji se sastoje od nemetalnih žica ili slobodno vrtećih nemetalnih noževa s kinetičkom energijom manjom od 10 J, namijenjen košnji trave ili sličnog mekog raslinja. Rezni se uređaj upotrebljava u ravnini koja je otprilike paralelna (šišač trave) ili okomita (šišač travnih rubova) s tlom. Kinetička se energija određuje prema EN 786:1997, Prilogu B.

34. Puhalo lišća

Motorni stroj koji brzim protokom zraka čisti livade, puteve, ceste, ulice, itd. od lišća i ostalog materijala. Može biti prijenosni (ručni) ili neprijenosni, ali pokretni.

35. Sakupljač lišća

Motorni stroj za sakupljanje lišća i ostalih otpadaka usisavačem koji se sastoji od izvora snage koji proizvodi vakuum u unutrašnjosti stroja, otvora za usisavanje i spremnika prikupljenog materijala. Može biti prijenosni (ručni) ili neprijenosni, ali pokretni.

36. Viličari motorna vozila sa protuutezima

Viličar na kotačima s motorom s unutarnjim izgaranjem, protuutezima i opremom za dizanje (toranj, teleskopska ili artikulirana ruka). To su:

– teški terenski viličari (viličari na kotačima s protuutezima prvenstveno namijenjeni radu na neuređenom, prirodnom i neprohodnom terenu npr. gradilišta)

– ostali viličari s protuutezima, osim onih koji su posebno izgrađeni za rukovanje kontejnerima.

37. Utovarivač

Samohodni stroj na kotačima ili gusjenicama koji s prednje strane ima ugrađenu strukturu s utovarnom lopatom, koji tovari ili kopa kretanjem stroja unaprijed te podiže, prenosi i istovaruje materijal.

38. Pokretna dizalica

Dizalica s krakom na vlastiti pogon koja se pokreće, sa ili bez tereta, bez potrebe za utvrđenom stazom i čija je stabilnost osigurana težinom. Kreće se na gumama, gusjenicama ili drugim sustavima pokretanja. U nepokretnom položaju može se poduprijeti osloncima ili drugim dodacima koji povećavaju njenu stabilnost. Nadgradnja pokretne dizalice može se okretati u punom krugu, djelomično ili je nepomična. Obično je opremljena jednim ili više dizalima i/ili hidrauličnim cilindrima za podizanje i spuštanje kraka i tereta. Krak pokretne dizalice može biti teleskopski, artikulirani, rešetkasti ili njihova kombinacija, a oblikovan je tako da se može brzo spustiti. Teretom obješenim na krak upravlja se pomoću sklopa s ugrađenom kukom ili ostalih priloga za utovar i dizanje u posebne svrhe.

39. Pokretni kontejner za otpad, (bez vlastitog pogona)

Posebno oblikovani kontejner s poklopcem i kotačima namijenjen privremenoj pohrani otpada.

40. Motokultivator

Stroj na vlastiti pogon kojim se upravlja pješice

– sa ili bez pomoćnih kotača, tako da radni elementi služe kao oruđe za kopanje i istovremeno osiguravaju pokretanje (motokultivator), i

– s pogonom na jednim ili više kotača koje izravno pokreće motor, opremljen alatom za kopanje (motokultivator na kotačima).

41. Finišer za ceste

Pokretni stroj koji se upotrebljava pri izgradnji cesta za izvedbu površinskih slojeva od građevinskog materijala kao što je bitumenska mješavina, beton i šljunak. Finišeri mogu imati ravnalicu za zbijanje.

42. Oprema za pilotiranje

Oprema za postavljanje i izvlačenje pilota, npr. udarni čekići, ekstraktori, vibratori ili statički uređaji za guranje ili izvlačenje pilota, koja je dio skupine strojeva i komponenata za zabijanje ili izvlačenje pilota koja također uključuje:

– opremu za izvedbu pilota koja se sastoji od nosećeg stroja (na gusjenicama, kotačima ili tračnicama, plovni priključak na vodilicu, sustav vodilica)

– dodatke. npr. kape za pilote, naglavke, ploče, nastavke, spone, uređaje za rukovanje pilotima, vodilice, akustičku zaštitu i uređaje za apsorpciju udarca i vibracija, agregate za struju/ generatore i uređaje ili platforme za podizanje osoba.

43. Stroj za polaganje cijevi

Samohodni stroj na gusjenicama ili kotačima posebno oblikovan za rukovanje i polaganje cijevi te prijenos cjevovodne opreme. Osnovni stroj, koji je projektiran na osnovi traktora, ima posebno oblikovane komponente kao što su podvozje, glavni okvir, protuutezi, krak i mehanizam za utovar i dizanje te bočni krak koji se okomito vrti.

44. Stroj za izradu skijaških staza

Samohodni stroj na gusjenicama koji se upotrebljava za vuču ili guranje na snijegu ili ledu uz pomoć ugrađene opreme.

45. Agregat za struju

Svaki uređaj na motor s unutarnjim izgaranjem koji pokreće rotirajući električni generator koji osigurava trajnu opskrbu električnom energijom.

46. Stroj za metenje

Stroj za metenje i sakupljanje pometenog smeća, s opremom koja mete otpatke prema otvoru za usisavanje i koja potom pneumatski brzim strujanjem zraka ili mehaničkim sustavom kupljenja prenosi otpatke do zbirnog lijevka. Uređaji za metenje i sakupljanje mogu se nalaziti na posebnom kamionskom podvozju ili biti ugrađeni na vlastito podvozje. Oprema može biti pričvršćena ili rastavljiva kao u slučaju zamjenjive karoserije.

47. Vozila za prikupljanje otpada

Vozilo za prikupljanje i prijevoz kućnog i rasutog otpada koji se utovaruje kontejnerima ili ručno. Vozilo može imati mehanizam za zbijanje, a sastoji se od podvozja s kabinom na koje se montira karoserija. Može imati uređaj za podizanje kontejnera.

48. Glodalica asfalta i betona

Pokretni stroj za uklanjanje materijala sa zastora cestovnih prometnica upotrebljavajući motorni cilindar, na čijoj su površini ugrađeni alati za struganje; tijekom struganja valjci rotiraju i stružu zastor.

49. Strugač

Motorni stroj za kojim korisnik hoda ili ga vozi, koji određuje dubinu brazde prema tlu, a opremljen je posebnim uređajima za razrezivanje ili struganje površine livada u vrtovima, parkovima i sličnim površinama.

50. Drobilica čekićarka/ rezač

Motorni stroj za uporabu u stanju mirovanja s jednim ili više uređaja za rezanje rasutog organičkog materijala na manje dijelove. Obično se sastoji od dovodnog otvora kroz koji se umeće materijal (koji može pridržavati određena naprava), uređaja za drobljenje materijala (rezanjem, sjeckanjem, drobljenjem ili na drugi način) i cijevi kroz koju se materijal izbacuje. Može imati i uređaj za prikupljanje.

51. Stroj za čišćenje snijega s rotirajućim alatom

Stroj kojim se sa prometnica uz pomoć rotirajućeg alata uklanja snijeg, koji se zatim ubrzava i izbacuje puhalom.

52. Stroj za usisavanje

Vozilo s uređajem koje uz pomoć vakuuma sakuplja vodu, blato, mulj i otpadni materijal iz kanalizacija ili sličnih instalacija. Uređaj može biti postavljen na posebno kamionsko podvozje ili ugrađen na vlastito podvozje. Oprema može biti pričvršćena ili rastavljiva kao u slučaju zamjenjive karoserije.

53. Toranjska dizalica (kranske dizalice)

Dizalica s okretnim krakom na vrhu tornja koja se u radnom položaju nalazi gotovo okomito u odnosu na tlo. Ovaj motorni stroj ima opremu za dizanje i spuštanje obješenog tereta te premještanje spomenutog tereta promjenom dosega, rotiranjem ili pokretanjem cjelokupnog stroja. Određeni strojevi izvode samo neka, ali ne nužno sva ova kretanja. Stroj se može postaviti na fiksni položaj ili opremiti sredstvima za premještanje ili dizanje.

54. Rovokopač

Samohodni stroj na gusjenicama ili kotačima kojim upravlja vozač ili radnik koji ga slijedi pješice. S prednje ili stražnje strane ima bagerski spoj i priključak, prvenstveno namijenjen neprekidnom iskopu rovova uz pomoć istovremenog pokretanja stroja.

55. Automješalica

Vozilo opremljeno bubnjem za prijevoz svježeg betona između tvornica betona i gradilišta; bubanj se može okretati dok je vozilo u pokretu ili u stanju mirovanja. Na gradilištu bubanj se prazni okretanjem. Bubanj se okreće pomoću pogonskog motora vozila ili dodatnog motora.

56. Pumpa za vodu

Stroj koji se sastoji od crpke za vodu i pogonskog sustava. Pumpa za vodu je stroj kojim se povećava energetska razina vode.

57. Agregat za varenje

Svaki rotirajući uređaj koji proizvodi struju za varenje.

PRILOG II.

IZJAVA O SUKLADNOSTI

Izjava o sukladnosti sadrži sljedeće podrobne podatke:

– naziv i adresu proizvođača ili njegovog ovlaštenog zastupnika sa sjedištem u Republici Hrvatskoj,

– naziv i adresu osobe koja vodi tehničku dokumentaciju,

– opis opreme,

– postupak utvrđivanja sukladnosti i po potrebi naziv i adresu nadležnog tijela koje je provelo spomenuti postupak,

– izmjerenu razinu zvučne snage na uzorku opreme za ovaj tip,

– jamčenu razinu zvučne snage za ovu opremu,

– uputu na ovaj Pravilnik, uz naznaku broja «Narodnih novina» u kojima je objavljen

– izjavu o sukladnosti opreme sa zahtjevima iz ovoga Pravilnika,

– po potrebi izjavu o sukladnosti i upute na ostale primijenjene posebne propise,

– mjesto i datum izjave,

– pojedinosti o potpisniku ovlaštenom za potpisivanje zakonski obvezujuće izjave za proizvođača ili njegovog ovlaštenog zastupnika sa sjedištem u Republici Hrvatskoj.

PRILOG III.

METODA MJERENJA BUKE KOJU PROIZVODI OPREMA ZA UPORABU NA OTVORENOM

Opseg

Ovaj Prilog utvrđuje metode mjerenja buke, a primjenjuju se za određivanje razina zvučne snage opreme obuhvaćene ovim Pravilnikom radi provedbe postupka utvrđivanja sukladnosti iz ovoga Pravilnika.

Za svaku vrstu opreme iz članka 2. stavka 1. Dio A ovoga Priloga utvrđuje

– osnovne norme za emisiju buke

– opće dopune ovim osnovnim normama za emisiju buke

radi mjerenja razine zvučnog pritiska na mjernoj površini koja obavija izvor te radi izračuna razine zvučne snage izvora.

Za svaku vrstu opreme iz članka 2. stavka 1. Dio A ovoga Priloga utvrđuje

– preporučenu osnovnu normu za emisiju buke koja uključuje

– uputu na osnovnu normu za emisiju buke odabranu iz Dijela A

– područje testiranja

– vrijednost konstante K2A

– oblik mjerne površine

– broj i položaj mikrofona koji će se upotrebljavati

– radne uvjete koji uključuju

– uputu na normu, ukoliko postoji

– zahtjeve koji se odnose na postavljanje opreme

– metodu izračuna razina zvučne snage ako se provodi nekoliko testiranja u različitim radnim uvjetima

– ostale podatke.

Općenito, za testiranje posebnih vrsta opreme proizvođač ili njegov ovlašteni zastupnik sa sjedištem u Republici Hrvatskoj mogu odabrati jednu od osnovnih normi za emisiju buke iz Dijela A i primijeniti radne uvjete iz Dijela B za ovu posebnu vrstu opreme. Međutim, u slučaju spora primjenjuje se preporučena osnovna norma za emisiju buke i radni uvjeti iz Dijela B.

DIO A
OSNOVNA NORMA ZA EMISIJU BUKE

Za određivanje razine zvučne snage opreme za uporabu na otvorenom, prema pojmu iz članka 2. stavka 1. ovoga Pravilnika, primjenjuju se osnovne norme za emisiju buke

EN ISO 3744:1995

EN ISO 3746: 1995

koje podliježu sljedećim općim dopunama:

1. Mjerna nesigurnost

Mjerne nesigurnosti ne uzimaju se u obzir u okviru postupaka utvrđivanja sukladnosti u fazi projektiranja.

2. Rad izvora tijekom testiranja

2.1. Brzina ventilatora

Ukoliko je motor opreme ili hidraulični sustav opremljen jednim ili više ventilatora, oni moraju biti uključeni tijekom testiranja. U skladu s jednim od sljedećih uvjeta proizvođač opreme navodi i određuje brzinu ventilatora koja se mora navesti i u izvješću o testiranju budući da se ista brzina upotrebljava kod daljnjih mjerenja.

a) Pogon ventilatora izravno povezan s motorom

Ukoliko je pogon ventilatora izravno povezan s motorom i/ili hidrauličnom opremom (npr. trakom), mora raditi tijekom testiranja.

b) Pogon ventilatora s nekoliko različitih brzina

Ukoliko ventilator ima nekoliko različitih brzina, testiranje se provodi ili

– uz njegovu maksimalnu radnu brzinu, ili

– kod prvog testiranja s ventilatorom u nultoj brzini, kod drugog testiranja s ventilatorom u najvećoj brzini. Konačna razina zvučnog pritiska LpA izračunava se kombinacijom rezultata obaju testova uz primjenu sljedeće jednadžbe:

LpA = 10 lg {0,3 x 100,1 LpA,0% +0,7 x100,1LpA,100% }

gdje je:

LpA,0% razina zvučnog pritiska utvrđena uz nultu brzinu ventilatora

LpA,100% razina zvučnog pritiska utvrđena uz maksimalnu brzinu ventilatora.

c) Pogon ventilatora sa stalnim mijenjanjem brzine

Ukoliko ventilator neprestano mijenja brzinu, testiranje se provodi ili sukladno podstavku 2.1., točki b) ili uz brzinu ventilatora koju je proizvođač odredio na najmanje 70% od maksimalne brzine.

2.2. Testiranje motorne opreme bez opterećenja

Za ova se mjerenja motor i hidraulični sustav trebaju ugrijati u skladu s uputama uz ispunjavanje sigurnosnih zahtjeva.

Testiranje se provodi na stroju u mirovanju bez uključivanja radne opreme ili mehanizama pokretanja. U svrhu testiranja motor je u praznom hodu u brzini koja nije manja od nominalne koja odgovara neto snazi[1].*

Ukoliko se motor opskrbljuje na agregat ili iz javne električne mreže, frekvencija opskrbnog toka koji je za taj motor odredio proizvođač stalna je u iznosu od ± 1Hz za stroj s indukcijskim motorom, dok se napon održava na ± 1% nominalnog napona za stroj s komutatorskim motorom. Napon se mjeri u visini utičnice ako se kabel ili žica ne mogu odvojiti, ili na strojnom priključku ako je kabel odvojiv. Oblik vala struje iz agregata sličan je obliku strujnog vala iz javne mreže.

Ukoliko se stroj opskrbljuje na bateriju, baterija treba biti potpuno napunjena.

Proizvođač opreme određuje korištenu brzinu i odgovarajuću neto snagu te se one navode u izvješću o testiranju.

Ukoliko oprema ima više motora, oni moraju simultano raditi tijekom testiranja. Ukoliko to nije moguće, ispituju se sve moguće kombinacije motora.

2.3. Testiranje motorne opreme s opterećenjem

Za ova se mjerenja motor (pogonski uređaj) i hidraulični sustav opreme trebaju ugrijati u skladu s uputama uz ispunjavanje sigurnosnih zahtjeva. Tijekom testiranja ne smiju se upotrebljavati uređaji za signaliranje kao što je truba ili signal za kretanje unatrag.

Brzina opreme tijekom testiranja bilježi se i navodi u izvješću.

Ukoliko oprema ima više motora i/ili agregata, oni moraju simultano raditi tijekom testiranja. Ukoliko to nije moguće, ispituju se sve moguće kombinacije motora i/ili agregata.

Za svaku vrstu opreme koja se testira s opterećenjem utvrđuju se posebni radni uvjeti koji u načelu izazivaju učinke i pritiske slične onima koji se susreću u stvarnim radnim uvjetima.

2.4. Testiranje opreme na ručno upravljanje

Za svaku vrstu opreme na ručno upravljanje utvrđuju se konvencionalni radni uvjeti koji izazivaju učinke i pritiske slične onima koji se susreću u stvarnim radnim uvjetima.

3. Izračun razine površinskog zvučnog pritiska

Razina površinskog zvučnog pritiska određuje se najmanje tri puta. Ukoliko se najmanje dvije određene vrijednosti ne razlikuju više od 1 dB, nisu potrebna daljnja mjerenja; u drugom slučaju mjerenja se nastavljaju sve dok se ne postignu dvije vrijednosti koje se razlikuju manje od 1 dB. A-ponderirana razina površinskog zvučnog pritiska koja se primjenjuje za izračun razine zvučne snage aritmetička je sredina dviju najviših vrijednosti koje se razlikuju manje od 1 dB.

4. Informacije koje se dostavljaju u izvješću

A-ponderirana razina zvučne snage izvora na testiranju zaokružuje se na najbliži cijeli broj (za manje od 0.5 zaokružite na manji broj, a za više ili jednako 0.5 zaokružite na veći broj).

Izvješće sadrži tehničke podatke kojima se identificira izvor na testiranju, oznaku testiranja buke i podatke o akustičnosti.

5. Dodatni položaji mikrofona na hemisfernoj mjernoj površini (EN ISO 3744:1995)

U prilogu točaka 7.2.1. i 7.2.2. iz EN ISO 3744:1995 na hemisfernoj mjernoj površini može se upotrebljavati set od 12 mikrofona. Smještaj 12 mikrofona raspoređenih na hemisfernoj površini polumjera r naveden je u obliku kartezijevih koordinata u tablici u nastavku. Polumjer polukugle r jednak je ili veći od dvostruke najveće dimenzije referentnog paralelopipeda. Referentni se paralelopiped definira kao najmanji mogući pravokutni paralelopiped koji okružuje opremu (bez priključaka) i završava na reflektirajućoj površini. Polumjer polukugle zaokružuje se na najbližu sljedeću veću vrijednost: 4, 10, 16 m.

Broj (12) mikrofona može se smanjiti na šest, ali u svakome se slučaju moraju upotrijebiti položaji mikrofona 2, 4, 6, 8,10 i 12 sukladno zahtjevima iz točke 7.4.2. iz EN ISO 3744:1995.

Općenito se mora upotrijebiti raspored sa šest mikrofona na hemisfernoj mjernoj površini. Ukoliko su u oznaci testiranja buke u ovom Pravilniku utvrđene druge pojedinosti za posebnu opremu, primjenjuju se spomenute pojedinosti.

Tablica

Koordinate položaja 12 mikrofona

Broj mikrofona

x/r

y/r

z

1

1

0

1,5 m

2

0,7

0,7

1,5 m

3

0

1

1,5 m

4

-0,7

0,7

1,5 m

5

-1

0

1,5 m

6

-0,7

-0,7

1,5 m

7

0

-1

1,5 m

8

0,7

-0,7

1,5 m

9

0,65

0,27

0,71 r

10

-0,27

0,65

0,71 r

11

-0,65

-0,27

0,71 r

12

0,27

-0,65

0,71 r

6. Ispravak buke okoliša K2A

Oprema se mjeri na reflektirajućoj površini od betona ili neporoznog asfalta i tada se ispravak buke okoliša K2A određuje kao K2A = 0. Ukoliko su u oznaci testiranja buke u ovom Pravilniku utvrđene drugi podrobni podaci za posebnu opremu, primjenjuju se navedeni podrobni podaci.

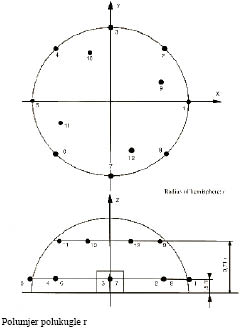

Prikaz

Dodatni raspored mikrofona na polukugli
(položaji 12 mikrofona)

SLIKA

DIO B
OZNAKE TESTIRANJA BUKE ZA POSEBNU OPREMU

0. OPREMA TESTIRANA BEZ OPTEREĆENJA

Osnovna norma za emisiju buke

EN ISO 3744:1995

Područje testiranja

Reflektirajuća površina od betona ili neporoznog asfalta

Ispravak buke okoliša K2A

K2A = 0

Mjerna površina/broj postavljenih mikrofona/mjerna udaljenost

(i) ako najveća dimenzija referentnog paralelopipeda ne prelazi 8 m:

polukugla/ šest postavljenih mikrofona sukladno stavci 5. Dijela A/ sukladno stavci 5. Dijela A

(ii) ako najveća dimenzija referentnog paralelopipeda prelazi 8 m:

paralelopiped prema ISO 3744:1995 s mjernom udaljenosti d = 1 m

Radni uvjeti tijekom testiranja

Testiranje bez opterećenja

Testiranja buke provode se sukladno Dijelu A, stavci 2.2.

Razdoblje promatranja/određivanje konačne razine zvučne snage ukoliko se primjenjuje više radnih uvjeta

Razdoblje promatranja traje najmanje 15 sekundi.

1. PODIZNE RADNE PLATFORME S MOTOROM
S UNUTARNJIM IZGARANJEM

Vidi br. 0

2. KOSILICE ŠIBLJA

Osnovna norma za emisiju buke

EN ISO 3744:1995

Područje testiranja

ISO 10884:1995

Mjerna površina/broj postavljenih mikrofona/mjerna udaljenost

ISO 10884:1995

Radni uvjeti tijekom testiranja

Testiranje pod opterećenjem

ISO 10884:1995, točka 5.3.

Razdoblje promatranja

ISO 10884:1995

3. GRAĐEVINSKA DIZALA ZA PRIJEVOZ ROBE

Vidi br. 0.

Geometrijsko središte motora smješteno je iznad središta polukugle; dizalo se kreće bez opterećenja i po potrebi napušta polukuglu u smjeru točke 1.

4. TRAČNE PILE ZA GRADILIŠTA

Osnovna norma za emisiju buke

EN ISO 3744:1995

Područje testiranja

ISO 10884:1995

Mjerna površina/broj postavljenih mikrofona/mjerna udaljenost

ISO 7960:1995, Prilog J, d = 1 m

Radni uvjeti tijekom testiranja

Testiranje pod opterećenjem

ISO 7960:1995, Prilog J (jedino točka J2 b)

Razdoblje promatranja

ISO 7960:1995, Prilog J

5. KRUŽNE PILE ZA GRADILIŠTA

Osnovna norma za emisiju buke

EN ISO 3744:1995

Mjerna površina/broj postavljenih mikrofona/mjerna udaljenost

ISO 7960:1995, Prilog A, mjerna udaljenost d = 1 m

Radni uvjeti tijekom testiranja

Testiranje pod opterećenjem

ISO 7960:1995, Prilog A (jedino točka A 2 b)

Razdoblje promatranja

ISO 7960:1995, Prilog A

6. LANČANE PILE, PRIJENOSNE

Osnovna norma za emisiju buke

EN ISO 3744:1995

Područje testiranja

ISO 9207:1995

Mjerna površina/broj postavljenih mikrofona/mjerna udaljenost

ISO 9207:1995

Radni uvjeti tijekom testiranja

Testiranje pod opterećenjem/bez opterećenja

Puno opterećenje pri sječi drva/motor s maksimalnim okretajima bez opterećenja

a) motor s unutarnjim izgaranjem: ISO 9207:1995, točke 6.3. i 6.4.

b) električni motor: testiranje u skladu s ISO 9207:1995, točkom 6.3. i testiranje s motorom uz maksimalne okretaje bez opterećenja

Razdoblje promatranja/određivanje konačne razine zvučne snage ukoliko se primjenjuje više radnih uvjeta

ISO 9207:1995, točke 6.3. i 6.4.

Konačna razina zvučne snage LWA izračunava se jednadžbom:

LWA = 10 lg½ [100,1LW1 + 100,1LW2]

gdje su LW1 i LW2 prosječne razine zvučne snage za dva različita načina rada iz gornjega teksta.

7. KOMBINIRANA VOZILA ZA VISOKOTLAČNO
ISPIRANJE I USISAVANJE

Ukoliko oba uređaja mogu istovremeni raditi, to se odvija u skladu s br. 26 i 52. Ukoliko to nije moguće, mjerenja se obavljaju zasebno i navode se više vrijednosti.

8. KOMPAKTOR

(i) NEVIBRACIJSKI VALJCI

Vidi br. 0.

(ii) VIBRACIJSKI VALJCI S VOZAČEM

Osnovna norma za emisiju buke

EN ISO 3744:1995

Radni uvjeti tijekom testiranja

Postavljanje opreme

Vibracijski se valjak postavlja na jedan ili više prikladnih elastičnih materijala kao što su zračni jastuci. Ovi zračni jastuci napravljeni su od savitljivog materijala (elastomer ili slično) i napuhavaju se do pritiska kojim se stroj podiže za najmanje 5 cm; treba izbjeći učinke rezonancije. Dimenzije jastuka trebaju osigurati stabilnost stroja tijekom testiranja.

Testiranje pod opterećenjem

Stroj se testira u položaju mirovanja s motorom u nominalnoj brzini (koju je odredio proizvođač) i isključenim mehanizmima pokretanja. Uređaj za zbijanje radi koristeći najveću snagu zbijanja koja odgovara kombinaciji najveće frekvencije i najveće moguće amplitude te frekvencije prema izjavi proizvođača.

Razdoblje promatranja

Razdoblje promatranja traje najmanje 15 sekundi.

(iii) VIBROPLOČE, VIBRACIJSKI NABIJAČI, EKSPLOZIVNI NABIJAČI I VIBRACIJSKI VALJCI ZA KOJIMA HODA OPERATOR

Osnovna norma za emisiju buke

EN ISO 3744:1995

Područje testiranja

EN 500-4 rev. 1:1998, Prilog C

Radni uvjeti tijekom testiranja

Testiranje pod opterećenjem

EN 500-4 rev. 1:1998, Prilog C

Razdoblje promatranja

EN 500-4 rev. 1:1998, Prilog C

9. KOMPRESORI

Osnovna norma za emisiju buke

EN ISO 3744:1995

Mjerna površina/broj postavljenih mikrofona/mjerna udaljenost

polukugla/šest postavljenih mikrofona sukladno stavci 5. Dijela A/sukladno stavci 5. Dijela A

ili

paralelopiped prema ISO 3744:1995 s mjernom udaljenosti d = 1 m

Radni uvjeti tijekom testiranja

Postavljanje opreme

Kompresori se postavljaju na reflektirajuću površinu; kompresori na kliznim osovinama postavljaju se na potporanj visine 0,40 m, osim ako proizvođač nije propisao drukčije uvjete instalacije.

Testiranje pod opterećenjem

Probni kompresor treba zagrijati i raditi u stalnim uvjetima kao u neprekidnom pogonu. Održavanje i podmazivanje izvode se prema uputama proizvođača.

Razina zvučne snage utvrđuje se pod punim opterećenjem ili u radnim uvjetima koji se mogu reproducirati i predstavljaju najbučnije djelovanje iz tipične uporabe stroja na testiranju, koja god je bučnija.

Ukoliko je struktura cjelokupnog uređaja takva da su određene komponente, npr. unutarnji rashladni uređaji, ugrađeni daleko od kompresora, tijekom testiranja treba nastojati odijeliti buku iz takvih dijelova. Odvajanje različitih izvora buke može zahtijevati posebnu opremu za ublažavanje buke iz takvih izvora tijekom mjerenja. Obilježja buke i opis radnih uvjeta za ove dijelove navode se zasebno u izvješću o testiranju.

Tijekom testiranja ispušni plin kompresora cijevima se odvodi izvan područja testiranja. Treba voditi brigu o tome da buka uzrokovana ispuštanjem plinova bude najmanje 10 dB niža od buke koju treba izmjeriti na svim mjernim postajama (npr. ugradnjom prigušivača).

Treba paziti da ispuštanje zraka ne proizvede dodatnu buku zbog turbulencije kod ispušnog ventila kompresora.

Razdoblje promatranja

Razdoblje promatranja traje najmanje 15 sekundi.

10. HIDRAULIČNI I PNEUMATSKI RAZBIJAČI BETONA, RUČNI

Osnovna norma za emisiju buke

EN ISO 3744:1995

Mjerna površina/broj postavljenih mikrofona/mjerna udaljenost

polukugla/šest postavljenih mikrofona sukladno stavci 5. Dijela A i tablici u nastavku/sukladno masi opreme kako je navedeno u sljedećoj tablici:

Masa opreme
m u kg

Polumjer
polukugle

z za položaje mikrofona 2, 4, 6 i 8

m < 10

m ≥ 10

2 m

4 m

0,75 m

1,50 m

Radni uvjeti tijekom testiranja

Postavljanje opreme

Svi se uređaji testiraju u uspravnom položaju.

Ukoliko uređaj na testiranju ispušta zrak, njegova osovina treba biti jednako udaljena od dva položaja mikrofona. Buka zbog opskrbe energijom ne smije utjecati na mjerenje emisije buke uređaja koji se testira.

Potporanj uređaja

Tijekom testiranja uređaj je pričvršćen na alat koji je ugrađen u kockasti betonski blok položen u iskopanu betoniranu rupu. Između uređaja i potpornog alata može se tijekom testiranja umetnuti čelični element koji tvori stabilnu strukturu u sredini. Prikaz 10.1. uključuje sve ove zahtjeve.

Obilježja bloka

Blok ima oblik kocke čiji je rub duljine 0,60 m ± 2 mm, i što je moguće pravilnijeg oblika; izrađen je od armiranog i temeljito vibriranog betona u slojevima do 0,20 m kako bi se izbjegla pretjerana sedimentacija.

Kakvoća betona

Kakvoća betona odgovara razredu C 50/60 iz norme ENV 206.

Kocka je pojačana čeličnim šipkama promjera 8 mm bez spona tako da je svaka šipka neovisna; projektna shema je ilustrirana u Prikazu 10.2.

Potporni alat

Alat je ugrađen u blok i sastoji se od nabijača s promjerom između 178 i 220 mm i stezne glave koja je identična onoj koja se normalno upotrebljava s uređajem koji se ispituje, zadovoljava normu ISO 1180:1983 i dovoljno je duga da osigura provedbu praktičnih testova.

Dvije se komponente trebaju integrirati prikladnim tretmanom. Alat se ugrađuje u blok tako da je dno nabijača udaljeno 0,30 m od gornje strane bloka (vidi Prikaz 10.2).

Blok zadržava sva mehanička obilježja, a osobito u točki u kojoj se susreću potporni alat i beton. Prije i nakon svakog testiranja treba provjeriti je li alat koji je ugrađen u betonski blok čvrsto spojen s njim.

Postavljanje kocke

Kocka se polaže u rupu koja je betonirana sa svih strana i pokrivena zaštitnom kamenom pločom od najmanje 100 kg/m2 kako je navedeno u Prikazu 10.3., tako da se gornja strana zaštitne kamene ploče nalazi u ravnini tla. Radi izbjegavanja parazitske buke blok se izolira od dna i strana rupe elastičnim blokovima čija granična frekvencija ne smije biti veća od polovice brzine udaranja testiranog uređaja, a izražava se kao broj udaraca u sekundi.

Otvor na zaštitnoj kamenoj ploči kroz koji prolazi stezna glava najmanji je mogući i zatvoren je elastičnim, zvučno izoliranim spojem.

Testiranje pod opterećenjem

Tijekom testiranja uređaj treba biti spojen s potpornim alatom.

Tijekom testiranja uređaj radi u stabilnim uvjetima uz istu akustičku stabilnost kao i pri uobičajenom radu.

Tijekom testiranja uređaj radi maksimalnom snagom koja je navedena u uputama dostavljenima kupcu.

Razdoblje promatranja

Razdoblje promatranja traje najmanje 15 sekundi.

Prikaz 10.1.

Shematski dijagram umetnutog elementa

SLIKA

Potporni alat

Zaštitna kamena ploča

Apsorpcijska pjena

12 vučnih klinova

12 K M12

Prikaz 10.2.

Testni blok

SLIKA

Prikaz 10.3.

Probni uređaj

SLIKA

Potporni alat

Zaštitna kamena ploča

Elastični spoj J

Apsorpcijska pjena

Umetnuti element

Elastični spojevi

Betonski blok

Elastični potporanj

Vrijednost A mora omogućiti da se zaštitna kamena ploča koja je položena na elastični spoj J nalazi u ravnini tla.

11. MJEŠALICE ZA BETON ILI ŽBUKU

Osnovna norma za emisiju buke

EN ISO 3744:1995

Radni uvjeti tijekom testiranja

Testiranje pod opterećenjem

Mješalica (bubanj) je napunjena do nominalnog kapaciteta, pijeskom granulacije 0-3 mm, vlažnost iznosi 4-10%.

Mješalica radi najmanje nominalnom brzinom.

Razdoblje promatranja

Razdoblje promatranja traje najmanje 15 sekundi.

12. GRAĐEVINSKO VITLO

Vidi br. 0.

Geometrijsko središte motora smješteno je iznad središta polukugle; vitlo treba biti priključeno, ali bez opterećenja.

13. STROJEVI ZA PRIJENOS I BRIZGANJE BETONA I ŽBUKE

Osnovna norma za emisiju buke

EN ISO 3744:1995

Radni uvjeti tijekom testiranja

Ukoliko stroj ima krak, krak je u uspravnom položaju, a cijev vodi natrag do lijevka za punjenje. U drugome slučaju stroj ima vodoravnu cijev dugačku najmanje 30 m koja vodi nazad do lijevka za punjenje.

Testiranje pod opterećenjem

(i) Za strojeve koji prenose i brizgaju beton:

Prijenosni sustav i cijev napunjeni su sredstvom sličnim betonu, a cement je zamijenjen nekom mješavinom, npr. najfinijim pepelom. Stroj radi maksimalnom snagom, a jedan radni ciklus ne smije trajati više od 5 sekundi (u slučaju duljeg ciklusa u »beton« treba dodati vodu kako bi se postigla ova vrijednost)

(ii) Za strojeve koji prenose i brizgaju žbuku:

Prijenosni sustav i cijev napunjeni su sredstvom sličnim završnoj žbuci, a cement je zamijenjen nekom mješavinom, npr. metilnom celulozom. Stroj radi maksimalnom snagom, a jedan radni ciklus ne smije trajati više od 5 sekundi (u slučaju duljeg ciklusa u »žbuku« treba dodati vodu kako bi se postigla ova vrijednost)

Razdoblje promatranja

Razdoblje promatranja traje najmanje 15 sekundi.

14. TRANSPORTNE TRAKE

Vidi br. 0.

Geometrijsko središte motora smješteno je iznad središta polukugle; traka se pomiče bez opterećenja i po potrebi napušta polukuglu u smjeru točke 1.

15. RASHLADNI UREĐAJI VOZILA

Osnovna norma za emisiju buke

EN ISO 3744:1995

Radni uvjeti tijekom testiranja

Testiranje pod opterećenjem

Rashladni se uređaj postavlja u stvarni ili simulirani teretni prostor i testira se u stanju mirovanja, gdje visina rashladnog uređaja treba predstavljati uvjete namjeravane instalacije u skladu s uputama dostavljenima kupcu. Izvor energije rashladnog uređaja radi tako da uzrokuje najveću brzinu rashladnog kompresora i ventilatora koja je navedena u uputama. Ukoliko je predviđeno da se rashladna oprema pokreće pogonskim motorom vozila, testiranje se provodi bez uporabe motora, a rashladni se uređaj priključuje na prikladni izvor električne energije. Tijekom testiranja uklanjaju se odvojive vučne jedinice.

Rashladna oprema postavljena u rashladne jedinice teretnog prostora, koja ima različite izvore energije, testira se zasebno za svaki izvor energije. Izvještaj o testiranju treba u najmanjoj mjeri navesti način rada koji dovodi do maksimalne emisije buke.

Razdoblje promatranja

Razdoblje promatranja traje najmanje 15 sekundi.

16. BULDOŽERI

Osnovna norma za emisiju buke

EN ISO 3744:1995

Područje testiranja

ISO 6395:1988

Mjerna površina/broj postavljenih mikrofona/mjerna udaljenost

ISO 6395:1988

Radni uvjeti tijekom testiranja

Postavljanje opreme

Buldožeri gusjeničari testiraju se na mjestu testiranja koje odgovara točki 6.3.3. ISO 6395:1988

Testiranje pod opterećenjem

ISO 6395:1988, Prilog B

Razdoblje promatranja i razmatranje različitih radnih uvjeta (ukoliko postoji)

ISO 6395:1988, Prilog B

17. BUŠILICE

Osnovna norma za emisiju buke

EN ISO 3744:1995

Radni uvjeti tijekom testiranja

Testiranje pod opterećenjem

EN 791:1995, Prilog A

Razdoblje promatranja

Razdoblje promatranja traje najmanje 15 sekundi.

18. DAMPERI

Osnovna norma za emisiju buke

EN ISO 3744:1995

Područje testiranja

ISO 6395:1988

Mjerna površina/broj postavljenih mikrofona/mjerna udaljenost

ISO 6395:1988

Radni uvjeti tijekom testiranja

Testiranje pod opterećenjem

Istovjetno ISO 6395:1988, Prilogu C, uz sljedeću izmjenu i dopunu:

C 4.3., drugi stavak se zamjenjuje sljedećim:

»Motor radi najvećom brzinom (visoki prazni hod). Mjenjač treba biti u neutralnom položaju. Lopata se okreće (istovar) do otprilike 75% maksimalnog okretaja i vraća u položaj za kretanje tri puta. Ova sekvenca pokreta smatra se jednim ciklusom hidrauličnog načina u mirovanju.

Ukoliko se za okretaj lopate ne upotrebljava motorni pogon, motor radi praznim hodom, a mjenjač je u neutralnom položaju. Mjerenje se provodi bez okretanja lopate, a razdoblje promatranja traje 15 sekundi.«

Razdoblje promatranja/određivanje konačne razine zvučne snage ukoliko se primjenjuje više radnih uvjeta

ISO 6395:1988, Prilog C.

19. OPREMA ZA UTOVAR I ISTOVAR AUTOSILOSA
ILI AUTOCISTERNI

Osnovna norma za emisiju buke

EN ISO 3744:1995

Radni uvjeti tijekom testiranja

Testiranje pod opterećenjem

Oprema se testira dok je kamion u mirovanju. Pogonski motor opreme radi brzinom koja proizvodi maksimalnu snagu koja je specificirana u uputama kupcu.

Razdoblje promatranja

Razdoblje promatranja traje najmanje 15 sekundi.

20. BAGERI

Osnovna norma za emisiju buke

EN ISO 3744:1995

Područje testiranja

ISO 6395:1988

Mjerna površina/broj postavljenih mikrofona/mjerna udaljenost

ISO 6395:1988

Radni uvjeti tijekom testiranja

Testiranje pod opterećenjem

ISO 6395:1988, Prilog A

Razdoblje promatranja/određivanje konačne razine zvučne snage ukoliko se primjenjuje više radnih uvjeta

ISO 6395:1988, Prilog A.

21. BAGERI-UTOVARIVAČI

Osnovna norma za emisiju buke

EN ISO 3744:1995

Područje testiranja

ISO 6395:1988

Mjerna površina/broj postavljenih mikrofona/mjerna udaljenost

ISO 6395:1988

Radni uvjeti tijekom testiranja

Testiranje pod opterećenjem

ISO 6395:1988, Prilog D

Razdoblje promatranja/određivanje konačne razine zvučne snage ukoliko se primjenjuje više radnih uvjeta

ISO 6395:1988, Prilog D

22. KONTEJNERI ZA STAKLO

Osnovna norma za emisiju buke

EN ISO 3744:1995

U smislu ove oznake testiranja buke, za mjerenje razine zvučnog pritiska na položajima mikrofona primjenjuje se razina zvučnog pritiska za pojedinačni događaj Lpls, definirana u EN ISO 3744:1995, točki 3.2.2.

Ispravak buke okoliša K2A

Mjerenje na otvorenom

K2A = 0

Mjerenje u zatvorenom prostoru

Vrijednost konstante K2A, određena u skladu s Dodatkom A EN ISO 3744:1995, iznosi ≤ 2,0 dB i u tom se slučaju K2A zanemaruje.

Radni uvjeti tijekom testiranja

Mjerenje buke provodi se tijekom cijelog ciklusa koji počinje praznim kontejnerom i završava kada je u kontejner ubačeno 120 boca.

Staklene se boce definiraju kako slijedi:

– kapacitet: 75 cl

– masa: 370 ± 30 g.

Izvođač testiranja prima svaku bocu za vrat i okreće dno prema otvoru kroz koji lagano ugurava bocu u smjeru središta kontejnera, izbjegavajući po mogućnosti da boca udari o stijenke kontejnera. Za ubacivanje boca upotrebljava se samo jedan otvor, a on je smješten najbliže položaju mikrofona 12.

Razdoblje promatranja/određivanje konačne razine zvučne snage ukoliko se primjenjuje više radnih uvjeta

A-ponderirana razina zvučnog pritiska za pojedinačni događaj po mogućnosti se mjeri istovremeno na šest položaja mikrofona prilikom svakog ubačaja boce u kontejner.

A-ponderirana razina zvučnog pritiska za pojedinačni događaj, prosječna za mjernu površinu izračunava se sukladno EN ISO 3744:1995, točki 8.1.

A-ponderirana razina zvučnog pritiska za pojedinačni događaj, prosječna za svih 120 ubačaja boca izračunava se kao logaritamska sredina A-ponderiranih razina zvučnog pritiska za pojedinačni događaj, prosječnih za mjernu površinu.

23. GREJDERI

Osnovna norma za emisiju buke

EN ISO 3744:1995

Područje testiranja

ISO 6395:1988

Mjerna površina/broj postavljenih mikrofona/mjerna udaljenost

ISO 6395:1988

Radni uvjeti tijekom testiranja

Testiranje pod opterećenjem

Odgovara normi ISO 6395:1988, Prilogu B

Razdoblje promatranja/određivanje konačne razine zvučne snage ukoliko se primjenjuje više radnih uvjeta

ISO 6395:1988, Prilog B

24. ŠIŠAČI TRAVE/ ŠIŠAČI TRAVNIH RUBOVA

Vidi br. 2.

Posebni uređaj pridržava šišač tako da se njegov rezni uređaj nalazi iznad središta polukugle. Središte reznog uređaja šišača trave treba biti otprilike 50 mm iznad površine. Šišač treba postaviti što bliže površini testiranja kako bi se prilagodili noževi.

25. REZAČ ŽIVICE

Osnovna norma za emisiju buke

EN ISO 3744:1995

Područje testiranja

ISO 11094:1991

U slučaju spora mjerenje se izvodi na otvorenom na umjetnoj površini (točka 4.1.2. ISO 11094:1991).

Ispravak buke okoliša K2A

Mjerenje na otvorenom

K2A = 0

Mjerenje u zatvorenom prostoru

Vrijednost konstante K2A, određena bez umjetne površine i u skladu s Dodatkom A EN ISO 3744:1995, iznosi ≤ 2,0 dB i u tom se slučaju K2A zanemaruje.

Radni uvjeti tijekom testiranja

Postavljanje opreme

Jedna osoba ili prikladni uređaj drže rezač živice u uobičajenom položaju za normalnu uporabu tako da se rezni uređaj nalazi iznad središta polukugle.

Testiranje pod opterećenjem

Šišač radi nominalnom brzinom uz uključeni rezni uređaj.

Razdoblje promatranja

Razdoblje promatranja traje najmanje 15 sekundi.

26. VISOKOTLAČNI ISPIRAČI

Osnovna norma za emisiju buke

EN ISO 3744:1995

Radni uvjeti tijekom testiranja

Testiranje pod opterećenjem

Visokotlačni se ispirač testira u položaju mirovanja. Motor i pomoćni uređaji rade brzinom koju je proizvođač odredio za pogon radne opreme; visokotlačna crpka(e) radi(e) maksimalnom brzinom i pod maksimalnim radnim tlakom osiguranim od proizvođača. Uporabom prilagođene sapnice ventil za smanjenje pritiska se nalazi točno na pragu reakcije. Buka sapnice ne utječe na rezultate mjerenja.

Razdoblje promatranja

Razdoblje promatranja traje najmanje 30 sekundi.

27. STROJEVI S VISOKOTLAČNIM VODENIM MLAZOM

Osnovna norma za emisiju buke

EN ISO 3744:1995

Mjerna površina/broj postavljenih mikrofona/mjerna udaljenost

paralelopiped prema ISO 3744:1995 s mjernom udaljenosti d = 1 m

Radni uvjeti tijekom testiranja

Postavljanje opreme

Stroj s visokotlačnim vodenim mlazom postavlja se na reflektirajuću površinu; strojevi na kliznim osovinama podižu se na potporanj visine 0,40 m, osim ako proizvođač ne zahtijeva drukčije uvjete instalacije.

Testiranje pod opterećenjem

Stroj za visokotlačno čišćenje dovodi se u stanje mirovanja u rasponu koji je naveo proizvođač. Tijekom testiranja mlaznica je spojena s visokotlačnim strojem za čišćenje koji izaziva najveći tlak, ukoliko se upotrebljava prema uputama proizvođača.

Razdoblje promatranja

Razdoblje promatranja traje najmanje 15 sekundi.

28. HIDRAULIČNI ČEKIĆI

Osnovna norma za emisiju buke

EN ISO 3744:1995

Mjerna površina/broj postavljenih mikrofona/mjerna udaljenost

polukugla/ šest postavljenih mikrofona sukladno stavci 5. Dijela A/ r = 10 m

Radni uvjeti tijekom testiranja

Postavljanje opreme

Za testiranje čekić se postavlja na nosač i upotrebljava se posebni testni blok. Prikaz 28.1 pokazuje obilježja bloka, a Prikaz 28.2. položaj nosača.

Nosač

Nosač čekića na testiranju zadovoljava zahtjeve tehničkih specifikacija za spomenuti čekić koje se posebno odnose na težinu, izlaznu hidrauličnu snagu, opskrbu uljem i povratni tlak povratne cijevi.

Postavljanje

Mehaničko postavljanje i veze (cijevi, fleksibilne cijevi) moraju odgovarati specifikacijama iz tehničkih podataka o čekiću. Treba ukloniti svu značajnu buku koju uzrokuju cijevi i razne mehaničke komponente potrebne za instalaciju. Svi vezni dijelovi trebaju biti dobro pričvršćeni.

Stabilnost čekića i statička pridržajna sila

Nosač čvrsto pridržava čekić kako bi se osigurala stabilnost jednaka onoj u normalnim radnim uvjetima. Tijekom rada čekić je u uspravnom položaju.

Alat

Pri mjerenju se upotrebljava tupi alat. Duljina alata zadovoljava zahtjeve iz Prikaza 28.1. (testni blok).

Testiranje pod opterećenjem

Hidraulična ulazna snaga i dotok ulja

Radni uvjeti hidrauličnog čekića prilagođavaju se, mjere i navode u izvještaju zajedno s odgovarajućim vrijednostima tehničkih specifikacija. Prilikom testiranja čekić se upotrebljava tako da se dostigne 90% ili više maksimalne hidraulične ulazne snage i dotoka ulja.

Treba voditi brigu o tome da ukupna nesigurnost niza mjerenja ps i Q ostane u okviru ± 5%. Time se osigurava preciznost određivanja hidraulične ulazne snage u okviru ± 10%. Pod pretpostavkom povezanosti hidraulične ulazne snage i emitirane zvučne snage, odstupanje kod određivanja razine zvučne snage trebalo bi biti manje od ± 0,4 dB.

Podesive komponente koje utječu na snagu čekića

Prethodna regulacija svih akumulatora, središnjih ventila za pritisak i ostalih potencijalnih podesivih komponenti mora zadovoljiti vrijednosti iz tehničkih podataka. Ukoliko se može odabrati više brzina udaranja, tijekom mjerenja primjenjuju se sve regulacije. Prikazuju se minimalne i maksimalne vrijednosti.

Mjerne količine

ps

Srednja vrijednost hidrauličnog dovodnog tlaka tijekom rada čekića koja uključuje barem 10 udaraca

Q

Srednja vrijednost dotoka ulja u čekić, izmjerena istovremeno s ps

T

Tijekom mjerenja temperatura ulja mora biti između + 40/+ 60°C. Prije početka mjerenja temperatura tijela hidrauličnog čekića mora se ustaliti na normalnu radnu temperaturu.

Pa

Plinski pritisci svih akumulatora prije punjenja mjere se u stanju mirovanja (čekić ne radi) pri stalnoj temperaturi okoliša između + 15/+ 25°C. Izmjerena temperatura okoliša registrira se zajedno s izmjerenim plinskim pritiskom akumulatora.

Parametri koji se procjenjuju prema izmjerenim radnim parametrima:

PIN Hidraulična ulazna snaga čekića PIN = ps · Q

Mjerenje dovodnog hidrauličnog tlaka, ps

– ps se mjeri što bliže ulaznom otvoru čekića

– ps se mjeri manometrom (minimalni promjer: 100 mm; preciznost ± 1,0% FSO)

Ulazni protok ulja, Q

– Q se mjeri u opskrbnoj cijevi što bliže ulaznom otvoru čekića

– Q se mjeri električnim mjeračem protoka (preciznost ± 2,5% očitavanja protoka)

Točka mjerenja temperature ulja, T

– T se mjeri u spremniku za ulje na nosaču ili hidrauličnom vodu povezanim s čekićem. Točka mjerenja točno se navodi u izvješću.

– preciznost očitavanja temperature mora biti u okviru ± 2˚C od trenutne vrijednosti

Razdoblje promatranja/određivanje konačne razine zvučne snage

Razdoblje promatranja traje najmanje 15 sekundi.

Mjerenja se ponavljaju tri puta ili više ako je potrebno. Konačni se rezultat izračunava kao aritmetička sredina dviju najvećih vrijednosti koje se međusobno ne razlikuju više od 1 dB.

Prikaz 28.1.

SLIKA

Prikaz 28.2.

SLIKA

Definicije

d

Promjer alata (mm)

d1

Promjer nakovnja, 1200±100 mm

d2

Unutarnji promjer potporne strukture nakovnja, ≤ 1800 mm

d3

Promjer ploče testnog bloka, ≤ 2200 mm

d4

Promjer otvora alata na ploči, ≤ 350 mm

d5

Promjer brtve alata, ≤ 1000 mm

h1

Vidljiva duljina alata između najnižeg dijela kućišta i gornje plohe brtve alata (mm), h1 = d ± d/2

h2

Debljina brtve alata iznad ploče, ≤ 20 mm (ako se brtva nalazi ispod gornje plohe, debljina je neograničena; može biti izrađena od pjenaste gume)

h3

Udaljenost između gornje plohe ploče i nakovnja, 250±50 mm

h4

Debljina izolacijske pjenaste gume za brtvu ploče od, ≤ 30 mm

h5

Debljina nakovnja, 350 ±50 mm

h6

Dubina prodiranja alata, ≤ 50 mm

Ukoliko je testni blok u obliku kvadrata, maksimalna duljina iznosi 0,89 x odgovarajući promjer.

Prazni prostor između ploče i nakovnja može se ispuniti elastičnom pjenastom gumom ili ostalim materijalom koji upija, čija je gustoća < 220 kg/m3.

29. HIDRAULIČNI AGREGATI

Osnovna norma za emisiju buke

EN ISO 3744:1995

Radni uvjeti tijekom testiranja

Postavljanje opreme

Hidraulični se agregat postavlja na reflektirajuću površinu; strojevi na kliznim osovinama podižu se na potporanj visine 0,40 m, osim ako proizvođač ne zahtijeva drukčije uvjete instalacije.

Testiranje pod opterećenjem

Tijekom testiranja nikakav se alat ne smije priključiti na hidraulični agregat.

Hidraulični se agregat dovodi u stanje mirovanja u rasponu koji je naveo proizvođač. Stroj radi nominalnom brzinom i pod nominalnim tlakom. Nominalna brzina i nominalni tlak navedeni su u uputama kupcu.

Razdoblje promatranja

Razdoblje promatranja traje najmanje 15 sekundi.

30. REZAČI DILATACIJA

Osnovna norma za emisiju buke

EN ISO 3744:1995

Radni uvjeti tijekom testiranja

Testiranje pod opterećenjem

Rezač dilatacija opremljen je najvećim nožem koji je predviđen u uputama proizvođača dostavljenima kupcu. Motor radi maksimalnom brzinom, dok je nož u praznom hodu.

Razdoblje promatranja

Razdoblje promatranja traje najmanje 15 sekundi.

31. KOMPAKTORI NA ODLAGALIŠTIMA OTPADA

Vidi br. 37.

32. VRTNE KOSILICE

Osnovna norma za emisiju buke

EN ISO 3744:1995

Područje testiranja

ISO 11094:1991

U slučaju spora mjerenje se izvodi na otvorenom na umjetnoj površini (točka 4.1.2. ISO 11094:1991).

Ispravak buke okoliša K2A

Mjerenje na otvorenom

K2A = 0

Mjerenje u zatvorenom prostoru

Vrijednost konstante K2A, određena bez umjetne površine i u skladu s Dodatkom A EN ISO 3744:1995, iznosi ≤ 2,0 dB i u tom se slučaju K2A zanemaruje.

Mjerna površina/broj postavljenih mikrofona/mjerna udaljenost

ISO 11094:1991

Radni uvjeti tijekom testiranja

Postavljanje opreme

Ako kotači kosilice mogu pritisnuti umjetnu površinu za više od 1 cm, kotači se postavljaju na potpornje tako da se nalaze u razini umjetne površine prije pritiskanja. Ako se rezni uređaj ne može odvojiti od pogonskih kotača kosilice, stroj se testira na potpornjima, a rezni uređaj radi maksimalnom brzinom koju je odredio proizvođač. Potpornji se izrađeni tako da ne utječu na rezultate mjerenja.

Testiranje bez opterećenja

ISO 11094: 1991

Razdoblje promatranja

ISO 11094:1991

33. ŠIŠAČ TRAVE/ ŠIŠAČ TRAVNIH RUBOVA

Vidi br.32.

Posebni uređaj pridržava šišač tako da se njegov rezni uređaj nalazi iznad središta polukugle. Središte reznog uređaja šišača trave treba biti otprilike 50 mm iznad površine. Šišač treba postaviti što bliže površini testiranja kako bi se prilagodili noževi.

34. PUHALA LIŠĆA

Osnovna norma za emisiju buke

EN ISO 3744:1995

Područje testiranja

ISO 11094:1991

U slučaju spora mjerenje se izvodi na otvorenom na umjetnoj površini (točka 4.1.2. ISO 11094:1991).

Ispravak buke okoliša K2A

Mjerenje na otvorenom

K2A = 0

Mjerenje u zatvorenom prostoru

Vrijednost konstante K2A, određena bez umjetne površine i u skladu s Dodatkom A EN ISO 3744:1995, iznosi ≤ 2,0 dB i u tom se slučaju K2A zanemaruje.

Mjerna površina/broj postavljenih mikrofona/mjerna udaljenost

ISO 11094:1991

Radni uvjeti tijekom testiranja

Postavljanje opreme

Puhalo lišća postavlja se u prirodni položaj za uobičajenu uporabu tako da se otvor uređaja za puhanje nalazi (50 ± 25 mm) iznad središta polukugle; ako je puhalo ručno, pridržava ga ili osoba ili odgovarajući uređaj.

Testiranje pod opterećenjem

Puhalo lišća radi nominalnom brzinom i s nominalnim protokom zraka sukladno navodima proizvođača.

Razdoblje promatranja

Razdoblje promatranja traje najmanje 15 sekundi

Bilješka: Ako puhalo istovremeno radi i kao sakupljač lišća, testira se u objema konfiguracijama i primjenjuje se veća vrijednost.

35. SAKUPLJAČI LIŠĆA

Osnovna norma za emisiju buke

EN ISO 3744:1995

Područje testiranja

ISO 11094:1991

U slučaju spora mjerenje se izvodi na otvorenom na umjetnoj površini (točka 4.1.2. ISO 11094:1991).

Ispravak buke okoliša K2A

Mjerenje na otvorenom

K2A = 0

Mjerenje u zatvorenom prostoru

Vrijednost konstante K2A, određena bez umjetne površine i u skladu s Dodatkom A EN ISO 3744:1995, iznosi ≤ 2,0 dB i u tom se slučaju K2A zanemaruje.

Mjerna površina/broj postavljenih mikrofona/mjerna udaljenost

ISO 11094:1991

Radni uvjeti tijekom testiranja

Postavljanje opreme

Sakupljač lišća postavlja se u prirodni položaj za uobičajenu uporabu tako da se otvor uređaja za puhanje nalazi (50 ± 25 mm) iznad središta polukugle; ako je sakupljač ručni, pridržava ju ili osoba ili odgovarajući uređaj.

Testiranje pod opterećenjem

Sakupljač lišća radi nominalnom brzinom i s nominalnim protokom zraka sukladno navodima proizvođača.

Razdoblje promatranja

Razdoblje promatranja traje najmanje 15 sekundi

Bilješka: Ako sakupljač istovremeno radi i kao puhalo lišća, testira se u objema konfiguracijama i primjenjuje se veća vrijednost.

36. VILIČARI

Osnovna norma za emisiju buke

EN ISO 3744:1995

Radni uvjeti tijekom testiranja

Poštuju se sigurnosni zahtjevi i upute proizvođača.

Uvjeti za podizanje

Dok je kamion u stanju mirovanja, teret (materijal koji ne ublažuje buku, npr. čelik ili beton; najmanje 70% stvarnog kapaciteta prema uputama proizvođača) se maksimalnom brzinom podiže iz spuštenog položaja do standardizirane visine podizanja koja se primjenjuje za tu vrstu industrijskog kamiona, u skladu s relevantnom Europskom normom iz serije »Sigurnost industrijskih kamiona«. Ako je stvarna maksimalna visina podizanja niža, može se primijeniti kod pojedinačnih mjerenja. Visina podizanja navodi se u izvješću o testiranju.

Uvjeti kretanja

Kamionom bez tereta se, uz puno ubrzanje iz stanja mirovanja, prevaljuje udaljenost koja je tri puta veća od duljine vozila, do linije A-A (linija koja povezuje položaje mikrofona 4 i 6); vožnja se zatim nastavlja uz maksimalno ubrzanje do linije B-B (linija koja povezuje položaje mikrofona 2 i 8). Kada stražnji dio kamiona prijeđe liniju B-B, akcelerator se može otpustiti.

Ako kamion ima prijenos s više brzina, odabire se brzina koja omogućava postizanje najveće moguće brzine na mjernoj udaljenosti.

Razdoblje promatranja/određivanje konačne razine zvučne snage ukoliko se primjenjuje više radnih uvjeta

Razdoblja promatranja su:

– za uvjete podizanja: cijeli ciklus podizanja;

– za uvjete kretanja: razdoblje koje počinje kada središte kamiona prijeđe liniju A-A, a završava kada njegovo središte dosegne liniju B-B

Konačna razina zvučne snage za sve vrste viličara izračunava se jednadžbom:

LWA = 10 log (0,7 x 100,1LWAc + 0,3 x 100,1LWAa)

gdje supskript »a« označava »podizanje«, a supskript »c« »kretanje«.

37. UTOVARIVAČI

Osnovna norma za emisiju buke

EN ISO 3744:1995

Područje testiranja

ISO 6395:1988

Mjerna površina/broj postavljenih mikrofona/mjerna udaljenost

ISO 6395:1988

Radni uvjeti tijekom testiranja

Postavljanje opreme

Utovarivači gusjeničari testiraju se na mjestu testiranja koje odgovara točki 6.3.3. ISO 6395:1988

Testiranje pod opterećenjem

ISO 6395:1988, Prilog C

Razdoblje promatranja/određivanje konačne razine zvučne snage ako se primjenjuje više radnih uvjeta

ISO 6395:1988, Prilog C

38. POKRETNA DIZALICA

Osnovna norma za emisiju buke

EN ISO 3744:1995

Radni uvjeti tijekom testiranja

Postavljanje opreme

Ako dizalica ima oslonce, oni se potpuno izvlače, a dizalica izravnava na svojim jastucima zauzimajući središnji položaj u odnosu na moguću visinu potpornja.

Testiranje pod opterećenjem

Pokretna dizalica na kojoj se obavlja testiranje predstavlja se u standardnoj verziji sukladno opisu proizvođača. Motorna snaga koja se razmatra pri utvrđivanju granice buke nominalna je snaga motora koja se upotrebljava za pokretanje dizalice. Dizalica je opremljena najvećim dopuštenim protuutegom koji se postavlja na okretnu strukturu.

Prije početka mjerenja motor i hidraulični sustav pokretne dizalice zagrijavaju se do normalne radne temperature sukladno uputama proizvođača i provode se svi odgovarajući sigurnosni postupci navedeni u priručniku s uputama.

Ako pokretna dizalica ima više motora, upotrebljava se motor za funkcije dizalice. Motor vozila se isključuje.

Ako motor pokretne dizalice ima ugrađeni ventilator, on je uključen tijekom testiranja. Ako ventilator ima više brzina, testiranje se provodi s ventilatorom u najvećoj brzini.

Mjerenja na pokretnoj dizalici izvode se pod sljedeća tri (a)-c)) ili četiri (a)- d)) uvjeta:

Za sve radne uvjete primjenjuje se sljedeće:

– brzina motora na ¾ maksimalne brzine navedene za način djelovanja dizalice uz toleranciju ± 2%

– maksimalna vrijednost ubrzanja i usporavanja bez opasnog pomicanja tereta ili ugrađene kuke

– kretanje najvećom mogućom brzinom sukladno uputama u priručniku i u zadanim uvjetima

a) Podizanje

Pokretna dizalica nosi teret koji predstavlja 50% maksimalnog opterećenja užadi. Testiranje se sastoji od podizanja i spuštanja tereta u početni položaj bez odlaganja. Duljina kraka odabire se tako da cjelokupno testiranje traje 15-20 sekundi.

b) Okretanje

S krakom bez tereta, pod kutom od 40-50˚ u odnosu na horizontalu toranj se okreće 90˚ lijevo i odmah vraća u početni položaj. Duljina kraka je najmanja moguća. Razdoblje promatranja traje koliko je potrebno za izvođenje cjelokupnog radnog ciklusa.

c) Zaokretanje

Testiranje počinje podizanjem kratkog kraka iz najnižeg radnog položaja i njegovim spuštanjem na početni položaj bez odlaganja. Kretanje se obavlja bez tereta. Testiranje traje najmanje 20 sekundi.

d) Teleskopsko izvlačenje (ako postoji)

S potpuno uvučenim krakom bez tereta, pod kutom od 40-50˚ u odnosu na horizontalu, teleskopski cilindar prvog dijela maksimalno se izdužuje zajedno s prvim dijelom i odmah nakon toga uvlači zajedno s prvim dijelom.

Razdoblje promatranja/određivanje konačne razine zvučne snage ako se primjenjuje više radnih uvjeta

Konačna razina zvučne snage izračunava se jednadžbom:

i) ako se primjenjuje teleskopsko izvlačenje

LWA = 10 log (0,4 x 100,1LWAa + 0,25 x 100,1LWAb + 0,25 x 100,1LWAc + 0,1 x 100,1LWAd)

i) ako se ne primjenjuje teleskopsko izvlačenje

LWA = 10 log (0,4 x 100,1LWAa + 0,3 x 100,1LWAb + 0,3 x 100,1LWAc)

gdje je

LWaa razina zvučne snage za ciklus podizanja

LWab razina zvučne snage za ciklus okretanja

LWac razina zvučne snage za ciklus zaokretanja

LWad razina zvučne snage za ciklus teleskopskog izvlačenja (ako postoji)

39. POKRETNI KONTEJNERI ZA OTPAD

Osnovna norma za emisiju buke

EN ISO 3744:1995

U svrhu ovoga testiranja buke pojedinačna razina zvučnog pritiska Lpls, definirana u EN ISO 3744:1995, točki 3.2.2., primjenjuje se za mjerenje razine zvučnog pritiska kod položaja mikrofona.

Područje testiranja

– reflektirajuća površina od betona ili neporoznog asfalta

– laboratorij koji osigurava slobodno polje iznad reflektirajuće površine

Ispravak buke okoliša K2A

Mjerenje na otvorenom

K2A = 0

Mjerenje u zatvorenom prostoru

Vrijednost konstante K2A, određena u skladu s Dodatkom A EN ISO 3744:1995, iznosi ≤ 2,0 dB i u tom se slučaju K2A zanemaruje.

Mjerna površina/broj postavljenih mikrofona/mjerna udaljenost

polukugla/ šest postavljenih mikrofona sukladno stavci 5. Dijela A/ r = 3 m

Radni uvjeti tijekom testiranja

Sva se mjerenja izvode na praznom kontejneru.

Test br. 1: slobodno zatvaranje pokrova uzduž kontejnerskog spremnika

Radi smanjenja utjecaja na mjerenje operator stoji sa stražnje strane kontejnera (strana na kojoj se nalazi šarka). Pokrov se pušta sa sredine kako bi se spriječila iskrivljenja tijekom pada.

Mjerenje se provodi tijekom sljedećeg ciklusa koji se ponavlja 20 puta:

– u početku pokrov se podiže uspravno

– pokrov se pušta prema naprijed, ako je moguće bez zamaha, a operator nepomično stoji iza kontejnera sve dok se pokrov ne zatvori

– nakon što se potpuno zatvori, pokrov se podiže na početni položaj

Bilješka: Operator se po potrebi može privremeno pomaknuti da podigne pokrov.

Test br. 2: potpuno otvaranje pokrova

Radi smanjenja utjecaja na mjerenje operator stoji sa stražnje strane kontejnera (strana na kojoj se nalazi šarka) ako je na četiri kotača ili s desne strane kontejnera (između položaja mikrofona 10 i 12) ako je na dva kotača. Pokrov se pušta sa sredine ili što bliže sredini.

Kako bi se spriječilo pomicanje kontejnera, tijekom testiranja kotači se blokiraju. Radi sprječavanja odskakivanja kontejnera na dva kotača operator može rukom pridržavati gornji rub kontejnera.

Mjerenje se provodi tijekom sljedećeg ciklusa:

– u početku pokrov se otvara vodoravno

– pokrov se pušta bez zamaha

– nakon što se potpuno otvori i prije mogućeg odskakivanja, pokrov se podiže na početni položaj

Test br. 3: pomicanje kontejnera po umjetnoj, nepravilnoj stazi

Za ovo testiranje upotrebljava se umjetna probna staza koja simulira nepravilnu površinu. Probna se staza sastoji od dvije paralelne trake od čelične mreže (duljine 6 m i širine 400 mm), koje su pričvršćene na reflektirajuću površinu otprilike svakih 20 cm. Udaljenost između dvije trake prilagođava se s obzirom na vrstu kontejnera kako bi se omogućilo kotrljanje kotača po punoj duljini staze. Uvjetima postavljanja osigurava se ravna površina. Staza se po potrebi pričvršćuje na tlo elastičnim materijalom kako bi se izbjegla emisija parazitske buke.

Bilješka: Svaka se traka može sastojati od nekoliko međusobno pričvršćenih dijelova širine 400 mm.

Prikazi 39.1. i 39.2. daju primjer odgovarajuće staze.

Operator se nalazi na strani pokrova sa šarkom.

Mjerenje se izvodi tako da operator vuče kontejner po umjetnoj stazi, uz stalnu brzinu od otprilike 1 m/s, između točaka A i B (na udaljenosti od 4,24 m – vidi Prikaz 39.3.), sve dok osovina kotača, za kontejner s dva kotača, ili osovina prednjeg kotača, za kontejner s četiri kotača, ne dosegne točku A ili B. Ovaj se postupak ponavlja tri puta u oba smjera.

Tijekom testiranja kut između kontejnera na dva kotača i staze je 45˚. Za kontejner s četiri kotača operator mora osigurati da svi kotači dotiču stazu na odgovarajući način.

Razdoblje promatranja/određivanje konačne razine zvučne snage ukoliko se primjenjuje više radnih uvjeta

Testovi br. 1 i 2.: slobodno zatvaranje pokrova uzduž kontejnerskog spremnika i potpuno otvaranje pokrova

Ukoliko je moguće, mjerenja se provode istovremeno na svih šest položaja mikrofona. U drugom slučaju, razine zvuka izmjerene na svakom mikrofonu raspoređuju se u rastući niz i razine zvučne snage izračunavaju se tako da se pridruže vrijednosti za svaki položaj mikrofona sukladno retku u kojem se nalaze.

A -ponderirana razina zvučnog pritiska za pojedinačni događaj mjeri se na svakoj mjernoj točki za svako od 20 zatvaranja i otvaranja pokrova. Razine zvučne snage LWazatvaranje i LWaotvaranje izračunavaju se kao kvadratna sredina pet najvećih dobivenih vrijednosti.

Test br. 3: pomicanje kontejnera po umjetnoj nepravilnoj stazi

Razdoblje promatranja T odgovara vremenskom razdoblju koje je potrebno da se obuhvati udaljenost između točaka A i B na stazi.

Razina zvučne snage LWpomicaje izračunava se kao sredina šest vrijednosti koje se međusobno razlikuju manje od 2 dB. Ako se ovaj kriterij ne ispuni nakon šest mjerenja, ciklus se ponavlja koliko god puta je potrebno.

Konačna razina zvučne snage izračunava se jednadžbom:

LWA = 10 log 1/3 (100,1LWAzatvaranje + 100,1LWAotvaranje + 100,1LWApokretanje)

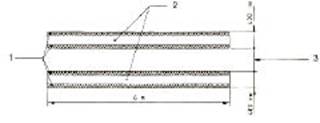

Prikaz 39.1.

Nacrt staze za kotrljanje

SLIKA

1 Drveni rub žičane mreže

2 Dijelovi za kotrljanje

3 Prilagođeno kontejneru

Prikaz 39.2.

Detalj konstrukcije i postavljanja staze za kotrljanje

SLIKA

1. Čvrsta čelična žica (4 mm)

2. Drveni rub žičane mreže (20 mm x 25 mm)

Oko mreže (50 mm x 50 mm)

3. Reflektirajuća površina

Prikaz 39.3.

Mjerna udaljenost

SLIKA

1. šarka

40. MOTOKULTIVATORI

Vidi br. 32.

Tijekom mjerenja alat je isključen.

41. FINIŠERI ZA CESTE

Osnovna norma za emisiju buke

EN ISO 3744:1995

Radni uvjeti tijekom testiranja

Testiranje pod opterećenjem

Strojni motor radi nominalnom brzinom prema oznakama proizvođača. Sve radne jedinice su uključene i rade sljedećim brzinama:

sustav za prijenos

najmanje 10% maksimalne vrijednosti

sustav za razastiranje

najmanje 40% maksimalne vrijednosti

nabijač (brzina, udarac)

najmanje 50% maksimalne vrijednosti

vibratori (brzina, neuravnotežen moment)

najmanje 50% maksimalne vrijednosti

tlačni cilindri (frekvencija, pritisak)

najmanje 50% maksimalne vrijednosti

Razdoblje promatranja

Razdoblje promatranja traje najmanje 15 sekundi.

42. OPREMA ZA PILOTIRANJE

Osnovna norma za emisiju buke

EN ISO 3744:1995

Područje testiranja

ISO 6395:1988

Radni uvjeti tijekom testiranja

Testiranje pod opterećenjem

Uređaj za zabijanje pilota postavlja se na vrh pilota čije uporište u tlu omogućava rad uređaja uz stalnu brzinu. U slučaju udarnih čekića, kapa mora imati novo drveno punjenje. Glava pilota je 0,50 m iznad područja testiranja.

Razdoblje promatranja

Razdoblje promatranja traje najmanje 15 sekundi.

43. STROJEVI ZA POLAGANJE CIJEVI

Vidi br. 0.

44. STROJ ZA IZRADU SKIJAŠKIH STAZA

Vidi br. 0.

45. AGREGATI ZA STRUJU

Osnovna norma za emisiju buke

EN ISO 3744:1995

Ispravak buke okoliša K2A

Mjerenje na otvorenom

K2A = 0

Mjerenje u zatvorenom prostoru

Vrijednost konstante K2A, određena bez umjetne površine i u skladu s Dodatkom A EN ISO 3744:1995, iznosi ≤ 2,0 dB i u tom se slučaju K2A zanemaruje.

Mjerna površina/broj postavljenih mikrofona/mjerna udaljenost

polukugla/šest postavljenih mikrofona sukladno stavci 5. Dijela A/sukladno stavci 5. Dijela A. Ako je l > 2 m: može se koristiti paralelopiped sukladno EN ISO 3744:1995 s mjernom udaljenosti d = 1 m.

Radni uvjeti tijekom testiranja

Postavljanje opreme

Agregati za struju postavljaju se na reflektirajuću površinu; agregati na kliznim osovinama postavljaju se na potporanj visine 0,40 m, osim ako proizvođač nije propisao drukčije uvjete instalacije.

Testiranje pod opterećenjem

ISO 8528-10:1988, točka 9.

Razdoblje promatranja

Razdoblje promatranja traje najmanje 15 sekundi.

46. STROJEVI ZA METENJE

Osnovna norma za emisiju buke

EN ISO 3744:1995

Radni uvjeti tijekom testiranja

Testiranje pod opterećenjem

Stroj za metenje testira se u položaju mirovanja. Motor i pomoćni uređaji rade brzinom koju je proizvođač odredio za pogon radne opreme; četka radi maksimalnom brzinom, ali ne dotiče tlo; sustav za usisavanje radi maksimalnom snagom usisavanja, dok udaljenost između tla i otvora sustava za usisavanje ne prelazi 25 mm.

Razdoblje promatranja

Razdoblje promatranja traje najmanje 30 sekundi.

47. VOZILA ZA PRIKUPLJANJE OTPADA

Osnovna norma za emisiju buke

EN ISO 3744:1995

Radni uvjeti tijekom testiranja

Testiranje pod opterećenjem

Vozilo za prikupljanje otpada testira se u položaju mirovanja za sljedeće radne uvjete.

1. Motor radi maksimalnom brzinom koju je odredio proizvođač. Oprema nije u pogonu. Testiranje se ne provodi na vozilima koja su jedino na električni pogon.

2. Sustav za zbijanje je u pogonu.

Vozilo za prikupljanje otpada i spremnik za otpad su prazni.

Ako se brzina motora automatski povećava tijekom rada sustava za zbijanje, mjeri se ta vrijednost. Ako je izmjerena vrijednost više od 5% niža od brzine koju je odredio proizvođač, testiranje se provodi ubrzavanjem motora uz pomoć akceleratora iz kabine vozila kako bi se osigurala brzina motora koju je odredio proizvođač.

Ako proizvođač nije predvidio brzinu motora sustava za zbijanje ili ako vozilo nema automatski akcelerator, brzina motora uz pomoć akceleratora iz kabine vozila određuje se na 1200 rpm.

3. Uređaj za podizanje podiže se i spušta bez tereta i bez kontejnera. Brzina motora postiže se i kontrolira kao kod sustava za zbijanje u pogonu (točka 2.).

4. Materijal se ubacuje u vozilo za prikupljanje otpada.

Materijal se u rasutom stanju uz pomoć uređaja za podizanje prazni u lijevak (u početku prazni). Za ovaj se rad upotrebljava kontejner kapaciteta 240 l na dva kotača koji zadovoljava normu EN 840-1:1997. Ako uređaj za podizanje nije u stanju podići spomenuti kontejner, upotrebljava se kontejner čiji je kapacitet blizu 240 l. Materijal se sastoji od 30 PVC cijevi pojedinačne mase od otprilike 0,4 kg i sljedećih dimenzija:

– duljina: 150 mm ± 0,5 mm

– nominalni vanjski promjer: 90 mm + 0,3/-0 mm

– nominalna dubina: 6,7 mm + 0,9/-0 mm

Razdoblje promatranja/određivanje konačne razine zvučne snage ukoliko se primjenjuje više radnih uvjeta

Razdoblje promatranja traje:

1. najmanje 15 sekundi. Razina zvučne snage je LWA1.

2. najmanje tri potpuna ciklusa, ako sustav za zbijanje radi automatski. Ako sustav za zbijanje ne radi automatski nego ciklus po ciklus, mjerenja se provode najmanje kroz tri ciklusa. Konačna razina zvučne snage (LWA2) izračunava se kao efektivna vrijednost triju mjerenja (ili više).

3. najmanje tri neprekidna i potpuna radna ciklusa, uključujući cjelokupnu operaciju podizanja i spuštanja uređaja za podizanje. Konačna razina zvučne snage (LWA3) izračunava se kao efektivna vrijednost triju mjerenja (ili više).

4. najmanje tri potpuna radna ciklusa, od kojih svaki uključuje ubacivanje 30 cijevi u spremnik. Pojedini ciklus ne traje više od 5 sekundi. Za ova mjerenja LpAeq,T se zamjenjuje LpA,1s. Konačna razina zvučne snage (LWA4) izračunava se kao efektivna vrijednost triju mjerenja (ili više).

Konačna razina zvučne snage izračunava se jednadžbom:

LWA = 10 log (0,06 x 100,1LWA1 + 0,53 x 100,1LWA2 + 0,4 x 100,1LWA3 + 0,01 x 100,1LWA4)

Bilješka: U slučaju da je vozilo za prikupljanje otpada jedino na električni pogon, pretpostavlja se da koeficijent pridružen vrijednosti LWA1 iznosi 0.

48. GLODALICE ASFALTA I BETONA

Osnovna norma za emisiju buke

EN ISO 3744:1995

Radni uvjeti tijekom testiranja

Postavljanje opreme

Uzdužna os glodalice paralelna je s y- osi.

Testiranje pod opterećenjem

Glodalica se dovodi u stanje mirovanja u rasponu navedenom u uputama proizvođača. Motor i svi priključci rade odgovarajućim nominalnim brzinama u praznom hodu.

Razdoblje promatranja

Razdoblje promatranja traje najmanje 15 sekundi.

49. STRUGAČ

Osnovna norma za emisiju buke

EN ISO 3744:1995

Područje testiranja

ISO 11094:1991

U slučaju spora mjerenje se izvodi na otvorenom na umjetnoj površini (točka 4.1.2. ISO 11094:1991).

Ispravak buke okoliša K2A

Mjerenje na otvorenom

K2A = 0

Mjerenje u zatvorenom prostoru

Vrijednost konstante K2A, određena bez umjetne površine i u skladu s Dodatkom A EN ISO 3744:1995, iznosi ≤ 2,0 dB i u tom se slučaju K2A zanemaruje.

Mjerna površina/broj postavljenih mikrofona/mjerna udaljenost

ISO 11094:1991

Radni uvjeti tijekom testiranja

Testiranje pod opterećenjem

Stroj radi nominalnom brzinom, dok je radni uređaj u praznom hodu (uključen, ali ne brazda).

Razdoblje promatranja

Razdoblje promatranja traje najmanje 15 sekundi.

50. DROBILICA ČEKIČARKA/ REZAČ

Osnovna norma za emisiju buke

EN ISO 3744:1995

Područje testiranja

ISO 11094:1991

Ispravak buke okoliša K2A

Mjerenje na otvorenom

K2A = 0

Mjerenje u zatvorenom prostoru

Vrijednost konstante K2A, određena bez umjetne površine i u skladu s Dodatkom A EN ISO 3744:1995, iznosi ≤ 2,0 dB i u tom se slučaju K2A zanemaruje.

Mjerna površina/broj postavljenih mikrofona/mjerna udaljenost

ISO 11094:1991

Radni uvjeti tijekom testiranja

Testiranje pod opterećenjem

Drobilica čekićarka/rezač se testira dok siječe jedan ili više komada drva.

Radni ciklus se sastoji od sječe okruglog komada drva (suhi bor ili šperploča) dugačkog najmanje 1,5 m, s jednim oštrim krajem i promjera koji je približno jednak najvećemu koji drobilica/rezač može zahvatiti, kako je navedeno u uputama za kupce.

Razdoblje promatranja/ određivanja konačne razine zvučne snage

Razdoblje promatranja završava kada više nema materijala na području za sječu, ali ne smije premašiti 20 sekundi. Ako su moguća oba radna uvjeta, navodi se viša razina zvučne snage.

51. STROJEVI ZA ČIŠĆENJE SNIJEGA S
ROTIRAJUĆIM ALATOM

Osnovna norma za emisiju buke

EN ISO 3744:1995

Radni uvjeti tijekom testiranja

Testiranje pod opterećenjem

Puhalo snijega testira se u položaju mirovanja. Sukladno uputama proizvođača stroj radi s radnom opremom i motorom u maksimalnoj brzini.

Razdoblje promatranja

Razdoblje promatranja traje najmanje 15 sekundi.

52. STROJEVI ZA USISAVANJE

Osnovna norma za emisiju buke

EN ISO 3744:1995

Radni uvjeti tijekom testiranja

Testiranje pod opterećenjem

Stroj za usisavanje testira se u položaju mirovanja. Motor i pomoćni uređaji rade brzinom koju je proizvođač odredio za pogon radne opreme; vakuumska crpka radi maksimalnom brzinom osiguranom od proizvođača. Uređaj za usisavanje radi tako da je unutarnji tlak jednak atmosferskom (vakuum 0%). Buka protoka zraka kroz sapnicu za usisavanje ne utječe na rezultate mjerenja.

Razdoblje promatranja

Razdoblje promatranja traje najmanje 15 sekundi.

53. TORANJSKE DIZALICE

Osnovna norma za emisiju buke

EN ISO 3744:1995

Mjerna površina/broj postavljenih mikrofona/mjerna udaljenost

Mjerenja na razini tla

polukugla/šest postavljenih mikrofona sukladno stavci 5. Dijela A/sukladno stavci 5. Dijela A

Mjerenja u visini kraka

Ako se mehanizam za podizanje nalazi u visini kraka, mjerna površina je sfera s polumjerom od 4 m, čije se središte podudara s geometrijskim središtem vitla.

Ako se mjerenje provodi mehanizmom za podizanje na potpornju kraka dizalice, mjerna površina je sfera; S iznosi 200 m2.

Položaji mikrofona su sljedeći (vidi Prikaz 53.1.):

Četiri mikrofona su položena na vodoravnoj plohi koja siječe geometrijsko središte mehanizma (H = h/2)

L = 2,80 m

d = 2,80 – l/2

L = pola udaljenosti između dva susjedna položaja mikrofona

l = duljina mehanizma (duž osi kraka)

b = širina mehanizma

h = visina mehanizma

d = udaljenost između podloge mikrofona i mehanizma u smjeru kraka

Ostala dva mikrofona smještaju se na točke u kojima se sijeku sfera i vertikalna linija koja prolazi kroz geometrijsko središte mehanizma.

Radni uvjeti tijekom testiranja

Postavljanje opreme

Tijekom testiranja mehanizam dizalice se postavlja na jedan od sljedećih načina. Točan položaj se opisuje u izvješću o testiranju.

a) Mehanizam za podizanje u razini tla

Montirana dizalica se postavlja na ravnu reflektirajuću površinu od betona ili neporoznog asfalta.

b) Mehanizam za podizanje na potpornju kraka

Mehanizam za podizanje je najmanje 12 m iznad tla.

c) Mehanizam za podizanje pričvršćen na tlo

Mehanizam za podizanje se pričvršćuje na ravnu reflektirajuću površinu od betona ili neporoznog asfalta.

Mjerenje generatora energije

Ako je generator energije priključen na dizalicu, bez obzira je li povezan s mehanizmom za podizanje, dizalica se postavlja na ravnu reflektirajuću površinu od betona ili neporoznog asfalta.

Ako se mehanizam za podizanje nalazi na potpornju kraka, mjerenje buke se provodi mehanizmom koji je ili na potpornju kraka ili pričvršćen na tlo.

Ako energiju za pogon dizalice proizvodi vanjski izvor (električni generator ili javna električna mreža, hidraulični ili pneumatski izvor energije), mjeri se jedino razina buke mehanizma vitla.

Ako je generator energije priključen na dizalicu, generator energije i mehanizam za podizanje mjere se zasebno ukoliko nisu kombinirani. Ako su ova dva uređaja kombinirana, mjerenje se odnosi na cijelu skupinu.

Tijekom testiranja mehanizam za podizanje i generator energije postavljaju se i upotrebljavaju u skladu s uputama proizvođača.

Testiranje bez opterećenja

Generator energije koji je ugrađen u dizalicu radi punom nominalnom snagom koju je naveo proizvođač.

Mehanizam za podizanje radi bez tereta s bubnjem koji se okreće brzinom koja odgovara maksimalnoj brzini premještanja kuke prilikom podizanja i spuštanja. Spomenutu brzinu navodi proizvođač. Kao rezultat testiranja primjenjuje se veća od dviju razina zvučne snage (podizanje ili spuštanje).

Testiranje pod opterećenjem

Generator energije koji je ugrađen u dizalicu radi punom nominalnom snagom koju je naveo proizvođač. Mehanizam za podizanje radi uz napetost užadi pri bubnju koja odgovara maksimalnom opterećenju (za minimalni doseg), dok se kuka pomiče maksimalnom brzinom. Proizvođač treba navesti vrijednosti opterećenja i brzine. Tijekom testiranja treba provjeravati brzinu.

Razdoblje promatranja/određivanje konačne razine zvučne snage ukoliko se primjenjuje više radnih uvjeta

Za mjerenje razine zvučnog pritiska mehanizma za podizanje mjerno razdoblje traje (tr + tf) sekundi:

tr je vrijeme u sekundama prije aktivacije kočnice, dok mehanizam za podizanje radi na gore navedeni način. U svrhu testiranja tr = 3 sekundi

tf je razdoblje u sekundama između trenutka aktivacije kočnice i potpunog zaustavljanja kuke.

Ako se upotrebljava integrator, razdoblje integracije traje (tr + tf) sekundi.

Efektivna vrijednost na položaju mikrofona i izračunava se jednadžbom:

Lpi = 10 lg [(tr100,1 Lri + tf˚100,1Lfi)/ (tr + tf)]

Lri je razina zvučnog pritiska na položaju mikrofona i tijekom razdoblja tt

Lfi je razina zvučnog pritiska na položaju mikrofona i tijekom razdoblja tf.

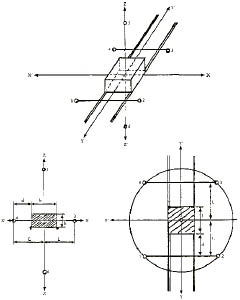

Prikaz 53.1.

Raspored položaja mikrofona ako se mehanizam za podizanje nalazi na potpornju kraka

SLIKA

54. ROVOKOPAČI

Vidi br. 0.

55. AUTOMJEŠALICE

Osnovna norma za emisiju buke

EN ISO 3744:1995

Radni uvjeti tijekom testiranja

Testiranje pod opterećenjem

Automješalica se testira u stanju mirovanja. Bubanj je napunjen betonom srednje gustoće (mjera širenja 42-47 cm) sukladno nominalnom kapacitetu. Pogonski motor bubnja radi brzinom koja proizvodi maksimalnu brzinu bubnja prema uputama dostavljenim kupcu.

Razdoblje promatranja

Razdoblje promatranja traje najmanje 15 sekundi.

56. PUMPA ZA VODU

Osnovna norma za emisiju buke

EN ISO 3744:1995

Mjerna površina/broj postavljenih mikrofona/mjerna udaljenost

paralelopiped prema ISO 3744:1995 s mjernom udaljenosti d = 1 m

Radni uvjeti tijekom testiranja

Postavljanje opreme

Motorna pumpa se postavlja na reflektirajuću površinu; strojevi na kliznim osovinama podižu se na potporanj visine 0,40 m, osim ako proizvođač ne zahtjeva drukčije uvjete instalacije.

Testiranje pod opterećenjem

Motor radi u točki najveće učinkovitosti kako je navedeno u uputama proizvođača.

Razdoblje promatranja

Razdoblje promatranja traje najmanje 15 sekundi.

57. AGREGATI ZA VARENJE

Osnovna norma za emisiju buke

EN ISO 3744:1995

Ispravak buke okoliša K2A

Mjerenje na otvorenom

K2A = 0

Mjerenje u zatvorenom prostoru

Vrijednost konstante K2A, određena bez umjetne površine i u skladu s Dodatkom A EN ISO 3744:1995, iznosi ≤ 2,0 dB i u tom se slučaju K2A zanemaruje.

Mjerna površina/broj postavljenih mikrofona/mjerna udaljenost

polukugla/šest postavljenih mikrofona sukladno stavci 5. Dijela A/sukladno stavci 5. Dijela A. Ako je l > 2 m: može se koristiti paralelopiped sukladno EN ISO 3744:1995 s mjernom udaljenosti d = 1 m.

Radni uvjeti tijekom testiranja

Postavljanje opreme

Agregati za varenje postavljaju se na reflektirajuću površinu; agregati na kliznim osovinama postavljaju se na potporanj visine 0,40 m, osim ako proizvođač nije propisao drukčije uvjete instalacije.

Testiranje pod opterećenjem

ISO 8528-10:1988, točka 9.

Razdoblje promatranja

Razdoblje promatranja traje najmanje 15 sekundi.

PRILOG IV.

PRIMJERI OZNAKE SUKLADNOSTI I OZNAKE O JAMČENOJ RAZINI ZVUČNE SNAGE

Oznaka sukladnosti sadrži inicijale »CE« u sljedećem obliku:

SLIKA

Ako se oznaka sukladnosti smanjuje ili povećava sukladno veličini opreme, moraju se poštivati proporcije iz gornjeg crteža. Različite komponente oznake sukladnosti moraju u osnovi imati istu vertikalnu dimenziju koja ne smije biti manja od 5 mm.

Oznaka o jamčenoj razini zvučne snage sastoji se od jednog broja jamčene razine zvučne snage u dB, znaka LWA i piktograma u sljedećem obliku:

SLIKA

Ako se oznaka smanjuje ili povećava sukladno veličini opreme, moraju se poštivati proporcije iz gornjeg crteža. Međutim, vertikalna dimenzija oznake ne bi smjela biti manja od 40 mm, ako je moguće.

PRILOG V.

UNUTARNJA KONTROLA PROIZVODNJE

1. Ovaj Prilog opisuje postupak kojim proizvođač ili njegov ovlašteni zastupnik sa sjedištem u Republici Hrvatskoj, koji izvršava obveze utvrđene u stavku 2., osigurava i izjavljuje da je oprema u skladu sa zahtjevima iz ovoga Pravilnika. Proizvođač ili njegov ovlašteni zastupnik sa sjedištem u Republici Hrvatskoj dužni su staviti na svaki dio opreme oznaku sukladnosti i oznaku o jamčenoj razini zvučne snage kako je propisano člankom 11. ovoga Pravilnika te sastaviti pisanu izjavu o sukladnosti prema zahtjevima iz članka 8. ovoga Pravilnika

2. Proizvođač ili njegov ovlašteni zastupnik sa sjedištem u Republici Hrvatskoj dužni su sastaviti tehničku dokumentaciju iz točke 3. i držati je na raspolaganju relevantnih nacionalnih ovlaštenih tijela u svrhu provjere u razdoblju od najmanje deset godina nakon proizvodnje posljednjega artikla. Proizvođač ili njegov ovlašteni zastupnik sa sjedištem u Republici Hrvatskoj mogu povjeriti čuvanje tehničke dokumentacije drugoj osobi. U tom slučaju, u izjavi o sukladnosti navode se ime i adresa spomenute osobe.

3. Tehnička dokumentacija mora omogućiti procjenu sukladnosti opreme sa zahtjevima ovoga Pravilnika. Ona sadrži najmanje sljedeće podatke:

– naziv i adresu proizvođača ili njegovog ovlaštenog zastupnika sa sjedištem u Republici Hrvatskoj

– opis opreme

– marku

– trgovački naziv

– vrstu, seriju i brojeve

– tehničke podatke potrebne za identifikaciju opreme i procjenu emisije buke uključujući po potrebi shematske nacrte, sve opise i objašnjenja potrebna za njihovo razumijevanje

– uputu na ovaj Pravilnik, uz naznaku broja »Narodnih novina« u kojima je objavljen

– tehničko izvješće o mjerenjima buke provedenima u skladu s odredbama ovoga Pravilnika

– primijenjene tehničke instrumente i rezultate ocjene nesigurnosti zbog odstupanja u proizvodnji te njihov utjecaj na jamčenu razinu zvučne snage.

4. Proizvođač provodi sve potrebne mjere kako bi proizvodni proces jamčio trajnu usklađenost proizvedene opreme s tehničkom dokumentacijom iz točaka 2. i 3. i zahtjevima ovoga Pravilnika.

PRILOG VI.

UNUTARNJA KONTROLA PROIZVODNJE UZ OCJENU TEHNIČKE DOKUMENTACIJE I POVREMENE PROVJERE

1. Ovaj Prilog opisuje postupak kojim proizvođač ili njegov ovlašteni zastupnik sa sjedištem u Republici Hrvatskoj, koji izvršava obveze utvrđene u stavku 2., 5. i 6., osigurava i izjavljuje da je oprema u skladu sa zahtjevima iz ovoga Pravilnika. Proizvođač ili njegov ovlašteni zastupnik sa sjedištem u Republici Hrvatskoj dužni su staviti na svaki dio opreme oznaku o sukladnosti i oznaku o jamčenoj razini zvučne snage kako je propisano člankom 11. ovoga Pravilnika te sastaviti pisanu izjavu o sukladnosti prema zahtjevima iz članka 8. ovoga Pravilnika.

2. Proizvođač ili njegov ovlašteni zastupnik sa sjedištem u Republici Hrvatskoj dužni su sastaviti tehničku dokumentaciju iz točke 3. i držati je na raspolaganju relevantnih nacionalnih ovlaštenih tijela u svrhu provjere u razdoblju od najmanje deset godina nakon proizvodnje posljednjega artikla. Proizvođač ili njegov ovlašteni zastupnik sa sjedištem u Republici Hrvatskoj mogu povjeriti čuvanje tehničke dokumentacije drugoj osobi. U tom slučaju, u izjavi o sukladnosti navode se ime i adresa spomenute osobe.

3. Tehnička dokumentacija mora omogućiti procjenu sukladnosti opreme sa zahtjevima ovoga Pravilnika. Ona sadrži najmanje sljedeće podatke:

– naziv i adresu proizvođača ili njegovog ovlaštenog zastupnika sa sjedištem u Republici Hrvatskoj

– opis opreme

– marku

– trgovački naziv

– vrstu, seriju i brojeve

– tehničke podatke potrebne za identifikaciju opreme i procjenu emisije buke uključujući po potrebi shematske nacrte, sve opise i objašnjenja potrebna za njihovo razumijevanje

– uputu na ovaj Pravilnik, uz naznaku broja »Narodnih novina« u kojima je objavljen

– tehničko izvješće o mjerenjima buke provedenima u skladu s odredbama ovoga Pravilnika

– primijenjene tehničke instrumente i rezultate ocjene nesigurnosti zbog odstupanja u proizvodnji te njihov utjecaj na jamčenu razinu zvučne snage.

4. Proizvođač provodi sve potrebne mjere kako bi proizvodni proces jamčio trajnu usklađenost proizvedene opreme s tehničkom dokumentacijom iz točaka 2. i 3. i zahtjevima ovoga Pravilnika.

5. Ocjena nadležnoga tijela prije stavljanja u promet

Proizvođač ili njegov ovlašteni zastupnik sa sjedištem u Republici Hrvatskoj dostavlja presliku tehničke dokumentacije nadležnom tijelu po svom izboru prije nego što se prvi primjerak opreme stavi u promet ili stavi u uporabu.

Ako postoje dvojbe oko vjerodostojnosti tehničke dokumentacije, nadležno tijelo o tome obavještava proizvođača ili njegovog ovlaštenog zastupnika sa sjedištem u Republici Hrvatskoj i po potrebi provodi ili odobrava izmjene tehničke dokumentacije ili eventualna testiranja ako to smatra potrebnim.

Nakon što nadležno tijelo donese izvješće u kojem potvrđuje usklađenost tehničke dokumentacije s odredbama ovoga Pravilnika, proizvođač ili njegov ovlašteni zastupnik sa sjedištem u Republici Hrvatskoj stavljaju oznaku sukladnosti na opremu i donose izjavu o sukladnosti prema člancima 11. i 8. ovoga Pravilnika, za koju snose punu odgovornost.

6. Ocjena nadležnog tijela tijekom proizvodnje

Proizvođač ili njegov ovlašteni zastupnik sa sjedištem u Republici Hrvatskoj nadalje uključuju nadležno tijelo u fazu proizvodnje sukladno jednom od sljedećih postupaka koji odabere proizvođač ili njegov ovlašteni zastupnik sa sjedištem u Republici Hrvatskoj:

– nadležno tijelo provodi povremene provjere kako bi ispitalo stalnu usklađenost proizvedene opreme s tehničkom dokumentacijom i zahtjevima ovoga Pravilnika; nadležno tijelo posebno se usredotočuje na:

– ispravno i potpuno označivanje opreme sukladno članku 11.,

– izdavanje izjave o sukladnosti u skladu s člankom 8.,

– primijenjene tehničke instrumente i rezultate ocjene nesigurnosti zbog odstupanja u proizvodnji te njihov utjecaj na jamčenu razinu zvučne snage.

Proizvođač ili njegov ovlašteni zastupnik sa sjedištem u Republici Hrvatskoj imenovanom tijelu osiguravaju slobodan pristup svoj unutarnjoj dokumentaciji o ovim postupcima, stvarnim rezultatima unutarnjih nadzora i korektivnih djelovanja ukoliko su bila poduzeta.

Jedino u slučaju da gore navedene provjere ne daju zadovoljavajuće rezultate, nadležno tijelo provodi testiranja buke koja se na temelju vlastite prosude i iskustva mogu pojednostaviti ili u potpunosti provesti sukladno odredbama iz Dodatka III. za odgovarajuću vrstu opreme,

– nadležno tijelo provodi ili odobrava provjeru proizvoda u nasumičnim vremenskim razmacima. Ispituje se odgovarajući primjerak konačne opreme prema odabiru imenovanog tijela i provode se prikladna testiranja buke kako je utvrđeno u Prilogu III., ili istovjetna testiranja radi provjere sukladnosti proizvoda s relevantnim zahtjevima ovoga Pravilnika. Provjera proizvoda mora uključivati sljedeće aspekte:

– ispravno i potpuno označivanje opreme sukladno članku 11. ovoga Pravilnika,

– izdavanje izjave o sukladnosti u skladu s člankom 8. ovoga Pravilnika

Za oba postupka nadležno tijelo određuje učestalost provjera sukladno rezultatima prethodnih ocjena, potrebi za nadzorom korektivnih djelovanja i daljnjim smjernicama za učestalost provjera koje se mogu odrediti s obzirom na godišnju proizvodnju i opću pouzdanost proizvođača da održi jamčene vrijednosti; međutim, provjera se mora provesti najmanje jednom u tri godine.

Ukoliko postoje dvojbe oko vjerodostojnosti tehničke dokumentacije ili njenog pridržavanja tijekom proizvodnje, nadležno tijelo o tome obavještava proizvođača ili njegovog ovlaštenog zastupnika sa sjedištem u Republici Hrvatskoj.

U slučajevima kada provjerena oprema nije usklađena s odredbama ovoga Pravilnika, nadležno tijelo mora obavijestiti državu članicu koja ga je ovlastila.

PRILOG VII.

PROVJERA JEDINIČNOG PRIMJERKA

1. Ovaj Prilog opisuje postupak kojim proizvođač ili njegov ovlašteni zastupnik sa sjedištem u Republici Hrvatskoj osigurava i izjavljuje da je oprema za koju je izdana potvrda iz točke 4. u skladu sa zahtjevima iz ovoga Pravilnika. Proizvođač ili njegov ovlašteni zastupnik sa sjedištem u Republici Hrvatskoj dužni staviti su na svaki dio opreme oznaku sukladnosti sa svim podacima kako je propisano člankom 11. ovoga Pravilnika te sastaviti pisanu izjavu o sukladnosti iz članka 8. ovoga Pravilnika.

2. Proizvođač ili njegov ovlašteni zastupnik sa sjedištem u Republici Hrvatskoj predaju prijavu za provjeru jediničnog primjerka nadležnom tijelu po svom izboru.

Prijava uključuje:

– naziv i adresu proizvođača i, ako prijavu podnosi njegov ovlašteni zastupnik, naziv i adresu zastupnika

– pismenu izjavu da ista prijava nije podnesena nijednom drugom nadležnom tijelu

– tehničku dokumentaciju koja je u skladu sa sljedećim zahtjevima:

– opis opreme

– trgovački naziv

– vrstu, seriju i brojeve

– tehničke podatke potrebne za identifikaciju opreme i procjenu emisije buke uključujući po potrebi shematske nacrte, sve opise i objašnjenja potrebna za njihovo razumijevanje

– uputu na ovaj Pravilnik, uz naznaku broja «Narodnih novina» u kojima je objavljen

3. Nadležno tijelo:

– ispituje je li oprema proizvedena u sukladnosti s tehničkom dokumentacijom

– s podnositeljem prijave dogovara lokaciju gdje će se u skladu s ovim Pravilnikom provesti potrebna testiranja buke

– u skladu s ovim Pravilnikom provodi ili odobrava potrebna testiranja buke.

4. Ako je oprema u skladu sa odredbama ovoga Pravilnika, podnositelju prijave nadležno tijelo izdaje potvrdu o sukladnosti kako je opisano u Prilogu X.

Ako nadležno tijelo odbije izdati potvrdu o sukladnosti, navodi detaljne razloge tog odbijanja.

5. Proizvođač ili njegov ovlašteni zastupnik sa sjedištem u Republici Hrvatskoj obvezan je čuvati tehničku dokumentaciju i preslike potvrde o sukladnosti u razdoblju od deset godina od datuma stavljanja opreme u promet.

PRILOG VIII.

PUNO JAMSTVO KVALITETE

1. Ovaj Prilog opisuje postupak kojim proizvođač koji ispunjava obveze iz točke 2., osigurava i izjavljuje da je određena oprema u skladu sa zahtjevima iz ovoga Pravilnika. Proizvođač ili njegov ovlašteni zastupnik sa sjedištem u Republici Hrvatskoj dužni su staviti na svaki proizvod oznaku sukladnosti sa svim podacima kako je propisano člankom 11. ovoga Pravilnika te sastaviti pisanu izjavu o sukladnosti iz članka 8. ovoga Pravilnika.

2. Proizvođač primjenjuje odobreni sustav jamstva kvalitete za oblikovanje, proizvodnju, kontrolu i testiranje konačnog proizvoda kako je navedeno u točki 3., i predmetom je nadzora iz točke 4.

3. Sustav jamstva kvalitete

3.1. Proizvođač predaje prijavu za ocjenu svoga sustava jamstva kvalitete nadležnom tijelu po svom izboru.

Prijava uključuje:

– sve relevantne podatke o predviđenoj kategoriji proizvoda, uključujući tehničku dokumentaciju za svu opremu koja je već u fazi oblikovanja ili proizvodnje, a ona sadrži najmanje sljedeće podatke:

– naziv i adresu proizvođača ili njegovog ovlaštenog zastupnika sa sjedištem u Republici Hrvatskoj

– opis opreme

– marku

– trgovački naziv

– vrstu, seriju i brojeve

– tehničke podatke potrebne za identifikaciju opreme i procjenu emisije buke uključujući po potrebi shematske nacrte, sve opise i objašnjenja potrebna za njihovo razumijevanje

– uputu na ovaj Pravilnik, uz naznaku broja »Narodnih novina« u kojima je objavljen

– tehnički izvještaj o mjerenjima buke provedenim u skladu s odredbama ovoga Pravilnika

– primijenjene tehničke instrumente i rezultate ocjene nesigurnosti zbog odstupanja u proizvodnji te njihov utjecaj na garantiranu razinu zvučne snage

– presliku izjave o sukladnosti

– dokumentaciju koja se odnosi na sustav jamstva kvalitete.

3.2. Sustav jamstva kvalitete osigurava usklađenost proizvoda sa zahtjevima ovoga Pravilnika koje se primjenjuju u tom području.

Sve elemente, zahtjeve i odredbe koje usvoji proizvođač treba sustavno i uredno dokumentirati u obliku pisanih mjera, postupaka i uputa. Dokumentacija koja se odnosi na sustav jamstva kvalitete omogućava opće razumijevanje mjera i postupaka vezanih uz kvalitetu, kao što su programi, nacrti, priručnici i zapisi koji se odnose na kvalitetu.

3.3. Spomenuta dokumentacija posebno sadrži odgovarajući opis:

– ciljeva kvalitete, organizacijske strukture, odgovornosti i ovlasti uprave s obzirom na kvalitetu oblikovanja i proizvoda

– tehničke dokumentacije koju treba sastaviti za svaki proizvod, a koja sadrži najmanje one informacije navedene u točki 3.1. za gore spomenute tehničke dokumentacije

– tehnika, postupaka i sustavnih akcija za nadzor i provjeru oblikovanja, koje se primjenjuju pri oblikovanju proizvoda koji pripadaju obuhvaćenoj kategoriji opreme

– odgovarajućih tehnika, postupaka i sustavnih akcija koje se primjenjuju u području proizvodnje, nadzora i jamstva kvalitete

– ispitivanja i testova koji se provode prije, tijekom i nakon proizvodnje te njihova učestalost

– zapisa o kvaliteti, kao što su inspekcijska izvješća, podaci o testiranju i kalibraciji, izvješća o stručnosti osoblja, itd.

– sredstava kojima se nadzire postizanje tražene kvalitete oblikovanja i proizvoda te učinkovito djelovanje sustava jamstva kvalitete.

Nadležno tijelo mora ocijeniti sustav jamstva kvalitete kako bi utvrdilo zadovoljava li zahtjeve iz točke 3.2. Tijelo pretpostavlja sukladnost s ovim zahtjevima u vezi sa sustavima jamstva kvalitete koji zadovoljavaju normu EN ISO 9001.

Najmanje jedan član skupine za nadzor mora imati iskustva u ocjenjivanju tehnologije dotične opreme. Postupak ocjenjivanja uključuje obilazak prostorija proizvođača.

Odluka se priopćava proizvođaču. Priopćenje sadrži zaključak ispitivanja i opravdanu odluku o ocjeni.

3.4. Proizvođač se obvezuje da će ispuniti obveze koje proizlaze iz odobrenog sustava jamstva kvalitete te da će ga održavati na primjeren i učinkovit način.

Proizvođač ili njegov ovlašteni zastupnik sa sjedištem u Republici Hrvatskoj dužan je izvještavati nadležno tijelo koje je odobrilo sustav jamstva kvalitete o svim namjeravanim dopunjavanjima sustava jamstva kvalitete.

Nadležno tijelo ocjenjuje predložene izmjene i donosi odluku o tome hoće li izmijenjeni sustav jamstva kvalitete i dalje biti u skladu sa zahtjevima iz točke 3.2. ili je potrebna ponovna ocjena.

Odluka se priopćava proizvođaču. Priopćenje sadrži zaključak ispitivanja i opravdanu odluku o ocjeni.

4. Nadzor u odgovornosti nadležnog tijela

4.1. Svrha nadzora je osigurati da proizvođač uredno ispunjava obveze koje proizlaze iz odobrenog sustava jamstva kvalitete.

4.2. Proizvođač je dužan nadležnom tijelu u svrhu provjere omogućiti pristup prostorijama u kojima se odvija oblikovanje, proizvodnja, kontrola, testiranje i skladištenje te dostaviti sve potrebne informacije, a osobito:

– dokumentaciju o sustavu jamstva kvalitete

– zapise o kvaliteti koji su predviđeni u oblikovnom dijelu sustava za jamstvo kvalitete, kao što su rezultati analiza, izračuni, testovi, itd.

– zapise o kvaliteti koji su predviđeni u proizvodnom dijelu sustava za jamstvo kvalitete, kao što su inspekcijska izvješća, podaci o testiranju i kalibraciji, izvješća o stručnosti uključenog osoblja, itd.

4.3 Nadležno tijelo povremeno provodi nadzore kako bi se osiguralo da proizvođač održava i primjenjuje sustav jamstva kvalitete, te dostavlja proizvođaču izvješće o nadzoru.

4.4. Povrh toga, nadležno tijelo može bez najave posjetiti proizvođača. Tijekom takvih obilazaka nadležno tijelo smije provoditi ili zatražiti provođenje testova za provjeru ispravnog funkcioniranja sustava jamstva kvalitete. Nadležno tijelo proizvođaču dostavlja izvješće o svom obilasku i testiranju, ukoliko je provedeno.

5. Proizvođač je dužan u razdoblju od najmanje deset godina nakon proizvodnje posljednjega artikla držati na raspolaganju nacionalnih ovlaštenih tijela:

– dokumentaciju iz alineje 2. točke 3.1. ovoga Priloga

– prilagođavanja iz stavka 2. točke 3.4.

– odluke i izvješća imenovanog tijela iz posljednjeg stavka točke 3.4., 4.3. i 4.4.

6. Svako nadležno tijelo dostavlja ostalim nadležnim tijelima relevantne informacije o izdanim i povučenim odobrenjima sustava jamstva kvalitete.

PRILOG IX.

MINIMALNI KRITERIJI KOJI SE UZIMAJU U OBZIR PRILIKOM IMENOVANJA TIJELA

1. Imenovano tijelo, njegov upravitelj i osoblje odgovorno za izvedbu postupaka provjere ne smiju istovremeno biti projektant, konstruktor, dobavljač, monter opreme ili ovlašteni zastupnik bilo koje od ovih strana. Ne smiju biti uključeni niti izravno niti kao ovlašteni zastupnici u postupke oblikovanja, izrade, promidžbe ili održavanja ove opreme niti smiju zastupati strane uključene u ove djelatnosti. To ne isključuje mogućnost razmjene tehničkih podataka između proizvođača i imenovanog tijela.

2. Imenovano tijelo i njegovo osoblje provode postupke ocjenjivanja i provjere na najvišem stupnju profesionalnog integriteta i tehničke osposobljenosti te moraju biti slobodni od svih pritisaka i pobuda, osobito financijskih, koji mogu utjecati na njihovu prosudbu ili rezultate njihova rada, a posebno od strane osoba ili skupina zainteresiranih za rezultate provjere.

3. Imenovano tijelo raspolaže potrebnim osobljem i sredstvima za primjereno obavljanje tehničkih i upravnih zadaća vezanih uz postupke kontrole i nadzora; također ima osiguran pristup opremi radi posebnih provjera.

4. Osoblje odgovorno za kontrolu mora imati:

– temeljitu tehničku i stručnu obuku

– zadovoljavajuće znanje o zahtjevima za ocjenu tehničke dokumentacije

– zadovoljavajuće znanje o zahtjevima za testove koje provodi i odgovarajuće praktično iskustvo u provođenju tih testova

– sposobnost sastavljanja potvrda, zapisa i izvješća kojima se ovjerava izvedba spomenutih testova.

5. Mora biti zajamčena nepristranost inspekcijskog osoblja. Naknada za njihov rad ne smije ovisiti o broju provedenih testova ili rezultatima testova.

6. Imenovano tijelo mora zaključiti osiguranje od odgovornosti, osim ako tu odgovornost ne preuzme država u skladu s nacionalnim zakonodavstvom.

7. Osoblje imenovano tijela mora poštovati poslovnu tajnost svih informacija pribavljenih tijekom provedbe testiranja (osim pred nadležnim upravnim tijelima države u kojoj provodi svoje djelatnosti) sukladno ovom Pravilniku.

PRILOG X.

PROVJERA JEDINIČNOG UZORKA
PRIMJER POTVRDE O SUKLADNOSTI

POTVRDA O SUKLADNOSTI

1. PROIZVOĐAČ

2. POTVRDA O SUKLADNOSTI br.

3. NOSITELJ POTVRDE

4. NADLEŽNO TIJELO KOJE JE IZDALO POTVRDU:

5. LABORATORIJSKO IZVJEŠĆE

Br. Datum:

Izmjerena razina zvučne snage:

........................ dB

6. PROPISI KOJI SE PRIMJENJUJU

»Narodne novine« broj…

7. OPIS OPREME

Vrsta opreme:

Trgovački naziv:

Vrsta br.:

Vrsta motora:

Vrsta energije:

Ostala zatražena tehnička obilježja:

Kategorija:

Identifikacija br.:

Proizvođač:

Snaga/ okr:

8. UZ OVU SE POTVRDU PRILAŽU SLJEDEĆI DOKUMENTI S BROJEM IZ OKVIRA 2.:

9. POTVRDA VRIJEDI DO

(Pečat)

Mjesto

(Potpis)

Datum:

[1]*Neto snaga označava snagu u »EC kW« postignutu na ispitnoj klupi na kraju vratila ili njegovog ekvivalenta, koja je izmjerena u skladu s metodom EZ-a za mjerenje snage motora s unutarnjim izgaranjem za cestovna vozila, izuzimajući snagu ventilatora za hlađenje motora.
